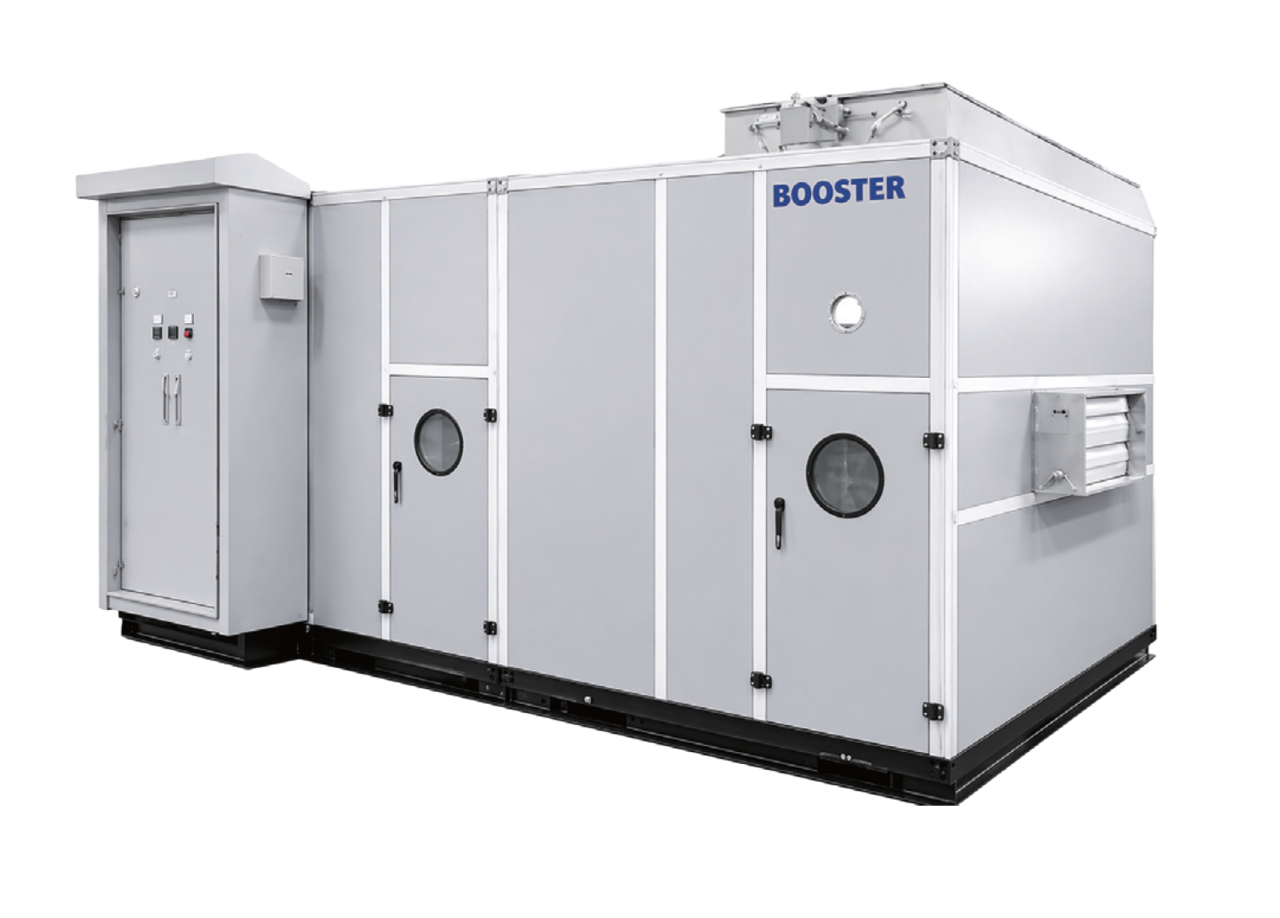

공조기형-항온항습기

구 분 / 모 델			BAHTH-015	BAHTH-020	BAHTH-030	BAHTH-040	BAHTH-060	BAHTH-080	BAHTH-100	비고
냉방능력		kW	52~70	70~104	104~140	140~175	210~280	280~350	350~420
냉방능력		(RT)	(15~20)	(20~30)	(3~40)	(40~50)	(60~80)	(80~100)	(100~120)
가열	가열능력	kW	20~26	28~40	40~52	56~80	80~104	105~135	130~170
가열	전열히터	소비전력	-	-	-	-	-	-	-
가습기	가습능력	kg/h	9~15			20~45		60~75		전극봉식
가습기	소비전력	kW	11.1			33.5		55.8
동력		상/V/Hz	3상4W/380V/60Hz
압축기	형 식	Type	BLDC Scroll or 정속형 Compressor
	Inverter	kW	22×1	18.5×1	22×1	26×1	22×1	26×1	26×1
	모터동력	kW	11.3	7.5×2(Ta.)	11.3×2(Ta.)	15×2(Ta.)	11.3×2(Ta.)×2	15×2(Ta.)×2	15×2+22×2(Ta.)	Ta=Tandem
급기 송풍기	형식		Sirocco Fan or Air Foil Type Fan
	모터 동력	kW×크기	3.5×#3.5D	3.5×#3.5D	7.5×#4.5D	11×#5D	15×#6.5D	18.5×#6.5D	22.5×#7D
	전/기외정압	mmAq	85 / 30					100 / 40
	송풍량	CMM	150~165	200~220	300~330	410~451	600~660	800~880	1000~1100
냉 매 / 팽창밸브			R407C or R-410A or R-454B / 전자식(EEV)
증발/재열/응축기		Set	⅜" Multi-Crossed Finned Tube

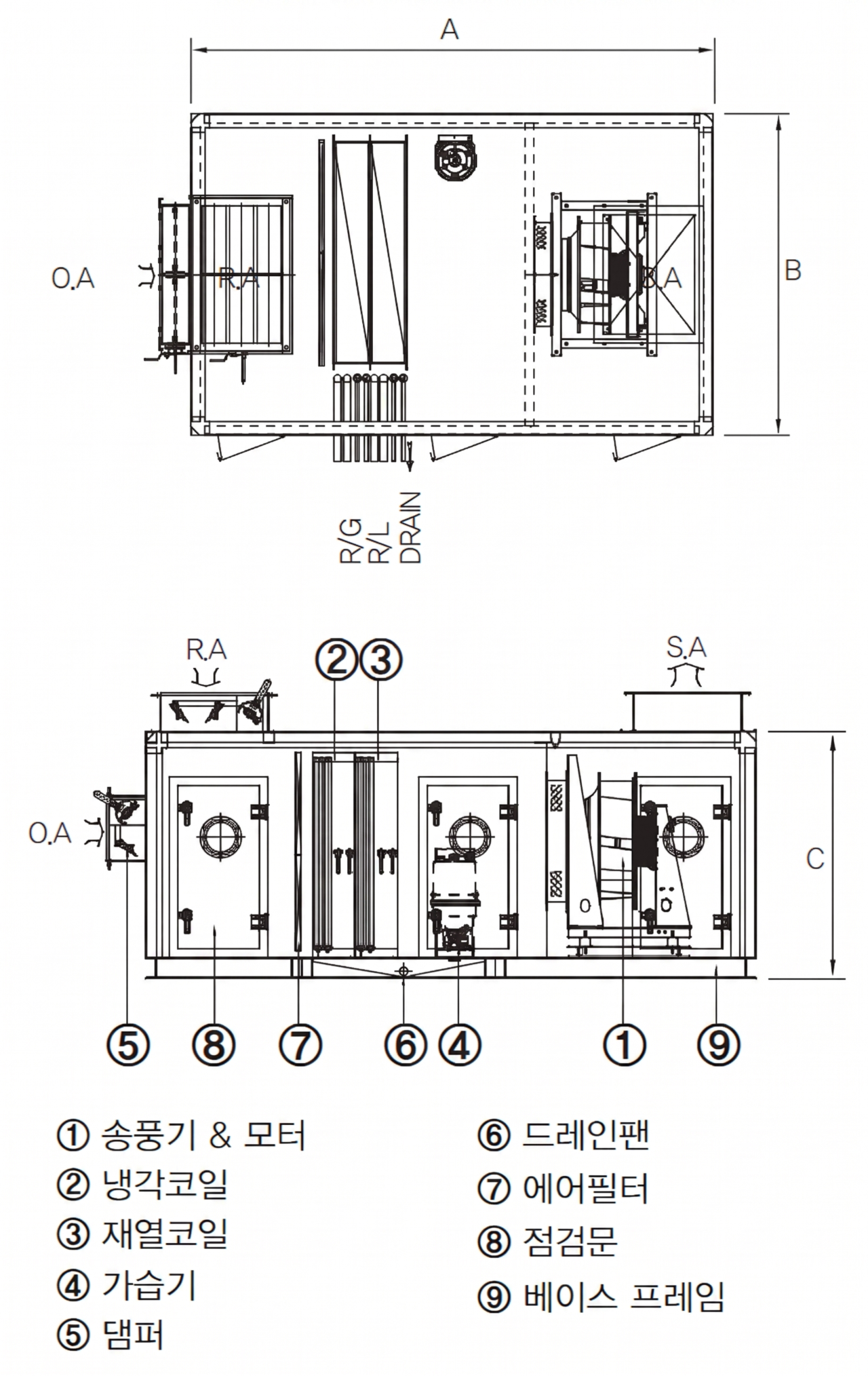

AHU 크기	길이(L)×폭(B)	mm	3,650×1,500	3,650×2300	3,800×2650	3,800×2950	3,950×3200	4,500×3,500	4,700×3,800
AHU 크기	높이(H)	mm	1,600	1,700	1,750	1,800	1,950	2,200	2,500
배관 치수	토출/흡입	Φ / Φ	22.2/28.5			(22.2/28.5)×2		(28.5/41.2)×2
배관 치수	급수/Drain	A/A	6.5A / 25A		6.5A / 32A			6.5A / 40A
에어 필터		초급형	난연 폴리에스터(프리필터)+미디움필터(옵션)							AFI 80%

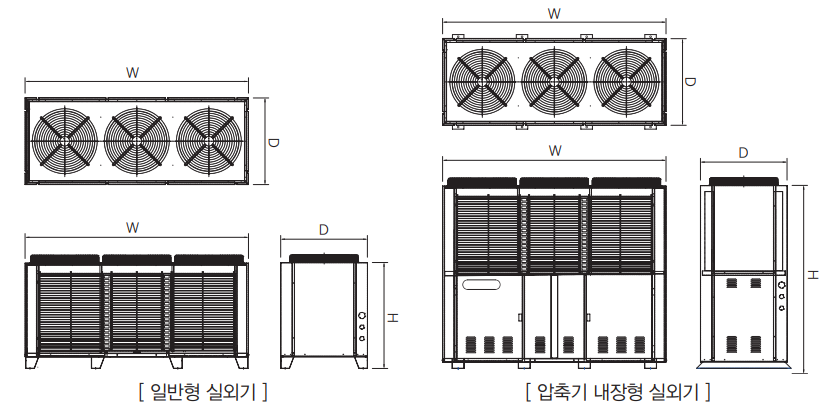

콘덴싱 유니트	Unit 수량	Set	1	1	2	2	4	4	6
	송풍량	CMM	300	400	600	820	1,200	1,600	2,000
	모터 동력	kW	0.75×2	0.55×3	0.75×2	0.55×3	0.75×2	0.55×3	0.75×2
	크기 (WxDxH)	mm	1,950×890 ×H1,170	2,550×890 ×H1,270	1,950×890 ×H1,170	2,550×890 ×H1,270	1,950×890 ×H1,170	2,550×890 ×H1,270	1,950×890 ×H1,170	1대 기준
장 치 동 력		kW	27.4	33.3	66.6	77.8	99.7	140.9	162.3

[조건] 1) 표준적용 온도 : 20~25℃±3℃, 습도(%RH) : 40~60%RH±10% 2) 규격 및 사양은 제품의 Upgrade로 사전예고없이 변경될 수 있습니다.
3) 기타 모델(사양)은 현장과 협의 제작가능.
