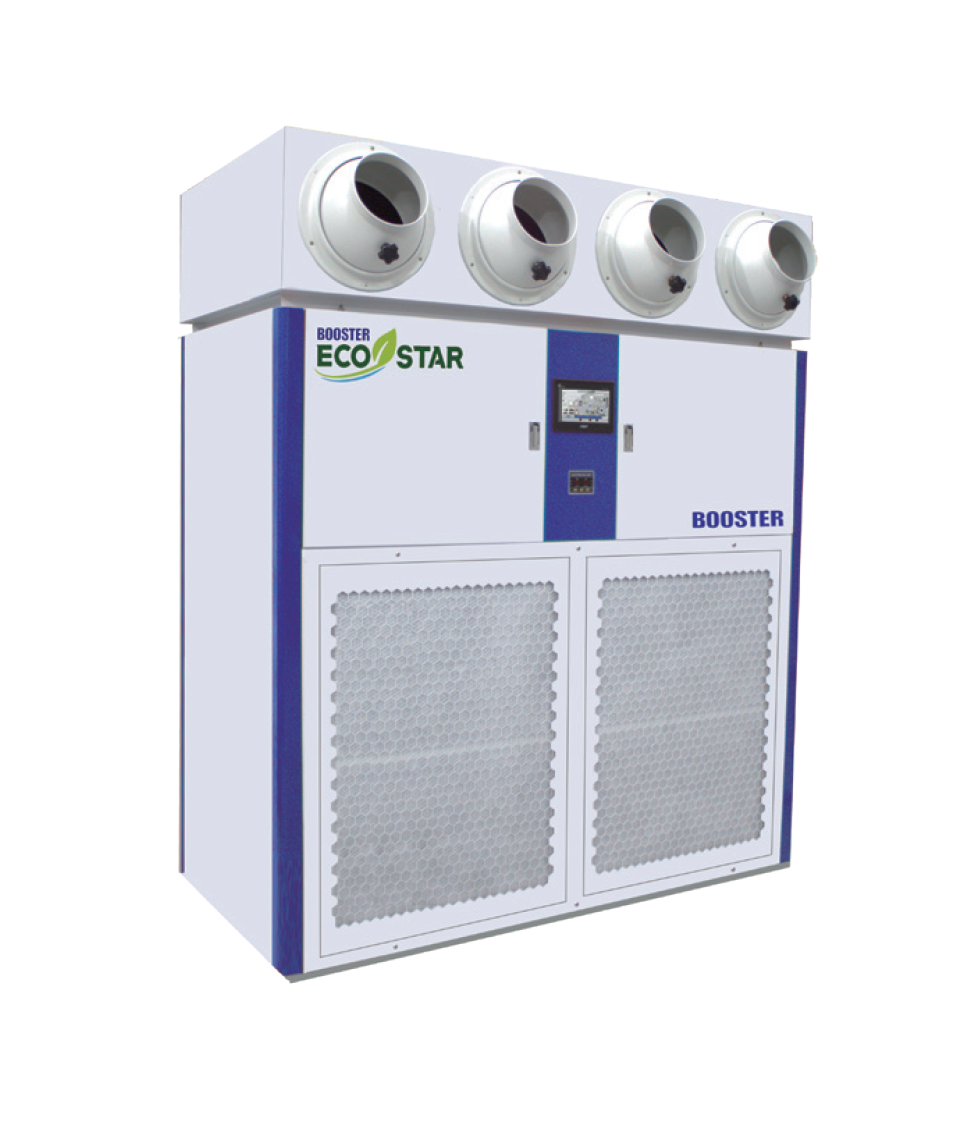

ECOSTAR 항온항습기
정속형 항온항습기
사양표
구 분 / 모 델 | 1-Cycle | 2-Cycle | 비 고 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
BATH-003S1 | BATH-005S1 | BATH-008S1 | BATH-010S1 | BATH-015S1 | BATH-020S1 | BATH-015S2 | BATH-020S2 | BATH-030S2 | ||||
냉방능력 | kW | 10.6~17.6 | 17.6~26.5 | 26.5~35.3 | 35.3~52.8 | 52.8~70.5 | 70.5~88.1 | 52.8~70.5 | 70.5~88.1 | 105.2~141 | ||
(RT) | (3~5) | (5~7.5) | (7.5~10) | (10~15) | (15~20) | (20~25) | (15~20) | (20~25) | (30~40) | |||
가열 | 전열히터 | kW | 3.0 | 4.5 | 6.5 | 9.0 | 14.0 | 18.0 | 14.0 | 18.0 | 26.0 | |
형 식 | Type | STS Aero Finned Tube Type | STS Aero Finned Tube Type | |||||||||
가습 | 가습능력 | kg/h | 1~3 | 4~8 | 4~8 | 4~8 | 9~15 | 9~15 | 9~15 | 9~15 | 20~45 | 전자전극봉식 |
소비전력 | kW | 2.2 | 5.9 | 5.9 | 5.9 | 11.1 | 11.1 | 11.1 | 11.1 | 33.5 | ||
전원 배선 | 입력전원 | 상/V/Hz | 3상4W/380V/60Hz | 3상4W/380V/60Hz | ||||||||
NFB(ELCB) | A | 50 | 50 | 50 | 100 | 125 | 150 | 125 | 150 | 175 | ||
압축기 | 형 식 | Type | Scroll Compressor | Scroll Compressor × 2 | ||||||||
모터동력 | kW | 2.25 | 3.75 | 5.6 | 7.5 | 11.3 | 15 | 5.6×2 | 7.5×2 | 11.3×2 | ||
급기 송풍기 | 사 양 | Model | 106DD | 107DD | 200DD | 106DD×2 | 107DD×2 | 205DD×2 | 107DD×2 | 205DD×2 | 200DD×3 | EC Fan & Sirocco Fan |
동 력 | kW | 0.5 | 0.75 | 1.1 | 0.5×2 | 0.75×2 | 1.5×2 | 0.75×2 | 1.5×2 | 1.1×3 | ||
송풍량 | CMM | 30~33 | 50~55 | 75~83 | 100~110 | 150~165 | 200~220 | 150~165 | 200~220 | 300~330 | ||
증발/재열/응축기 | 형식 | ⅜" Multi-Crossed Finned Tube | ⅜" Multi-Crossed Finned Tube | |||||||||
냉 매 / 팽창변 | R-407C or R-410A or R-454B - 전자식(EEV) 팽창밸브 | R-410A or R-454B - 전자식(EEV) | ||||||||||
배관 치수 | 토출/흡입 | Φ / Φ | 12.7/15.8 | 12.7/19.1 | 15.8/22.2 | 22.2/28.5 | (15.8/22.2)×2 | (22.2/28.6)×2 | 동관 기준 | |||
급수/Drain | A/A | 6.5A / 25A | 6.5A / 25A | |||||||||
실내기 크기 | 길이(L)×폭(B) | mm | 950×850 ×H2,050 | 1,150×850 ×H2,050 | 1,300×850 ×H2,200 | 1,600×850 ×H2,200 | 1,850×850 ×H2,350 | 2,050×850 ×H2,350 | 1,850×850 ×H2,350 | 2,050×850 ×H2,350 | 2,400×900 ×H2,400 | |
높이(H) | ||||||||||||
에어 필터 | 초급형 | 프리 필터(난연 폴리에스터) | 프리 필터(난연 폴리에스터) | 흡입구(전면) | ||||||||
실외기 사양 | 크기/송풍량 | CMM | Φ450×2/70 | Φ450×2/110 | Φ550×2/170 | Φ550×2/220 | Φ630×2/330 | Φ630×2/440 | Φ550×2/170 | Φ550×2/220 | Φ630×2/330 | Propeller Fan - 댓수제어 |
모터 동력 | kW | 0.19×2 | 0.19×2 | 0.43×2 | 0.43×2 | 0.75×2 | 0.55×3 | (0.43×2)×2 | (0.43×2)×2 | (0.75×2)×2 | ||
크기 (WxDxH) | mm | 1,150×725 ×H870 | 1,450×850 ×H970 | 1,700×850 ×H1,070 | 1,950×890 ×H1,170 | 2,250×890 ×H1,270 | (1,450×850 ×H970)×2 | (1,700×850 ×H1,070)×2 | (1,950×890 ×H1,170)×2 | |||
장 비 구 성 | 항온항습기 본체(압축기+제어반+증/재열 코일내장)+콘덴싱유니트 | |||||||||||
장 치 동 력 | kW | 8.3 | 15.3 | 20.0 | 24.3 | 39.4 | 48.8 | 38.4 | 48.8 | 88.3 | ||

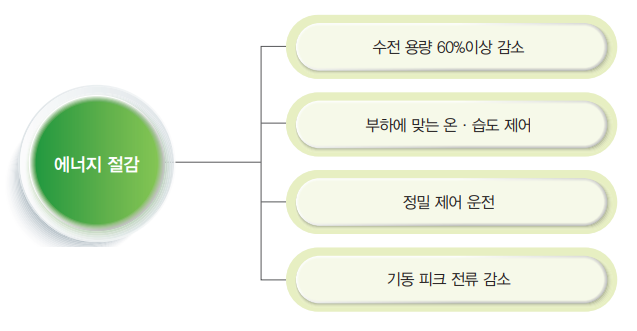

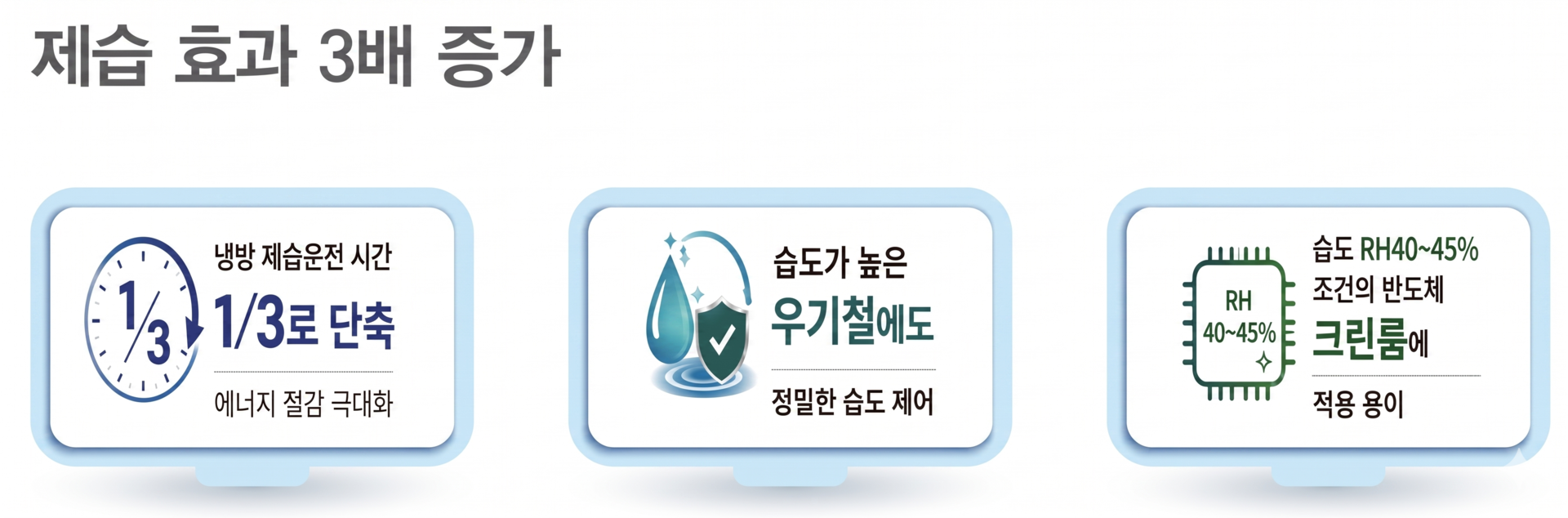

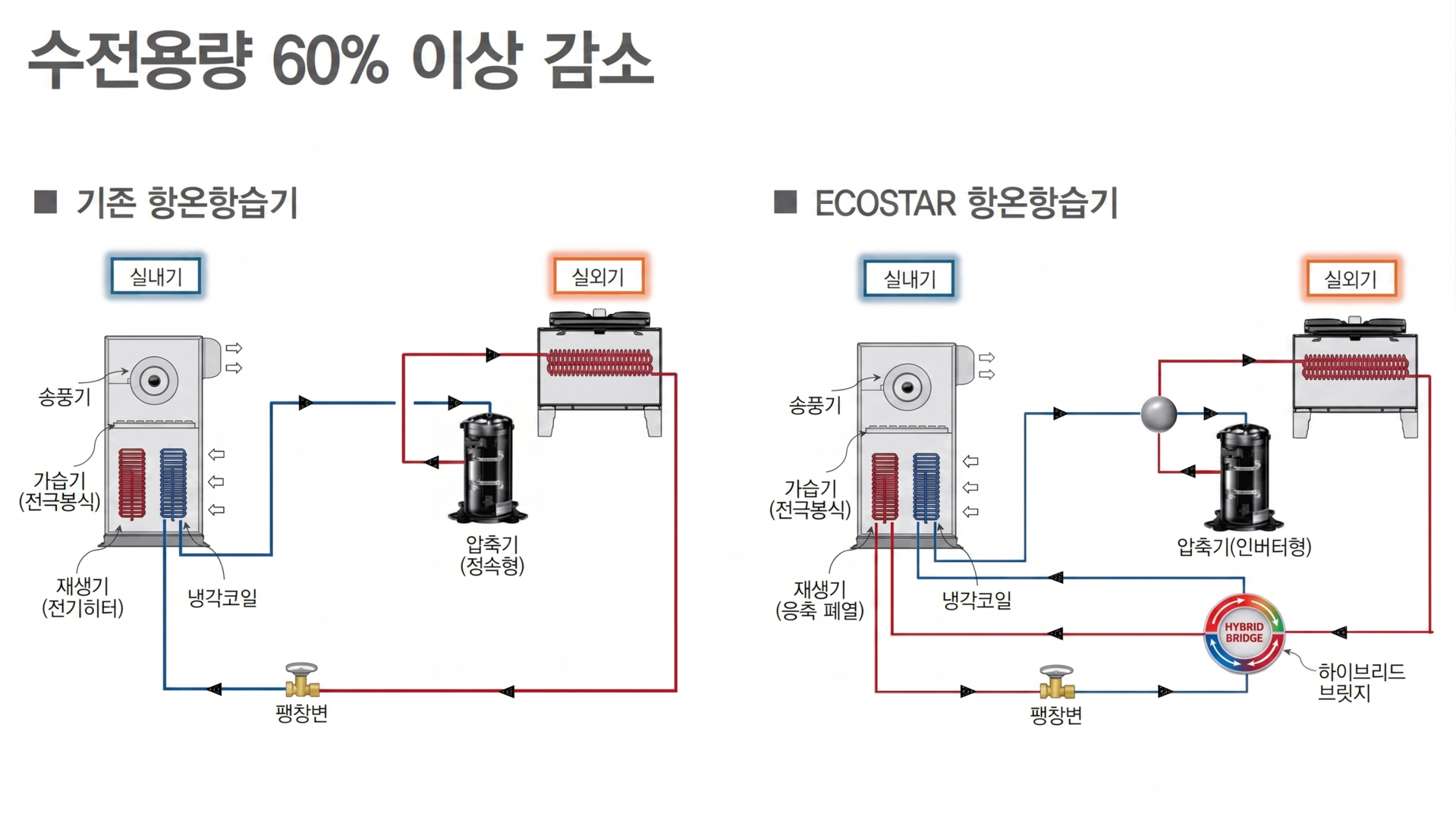

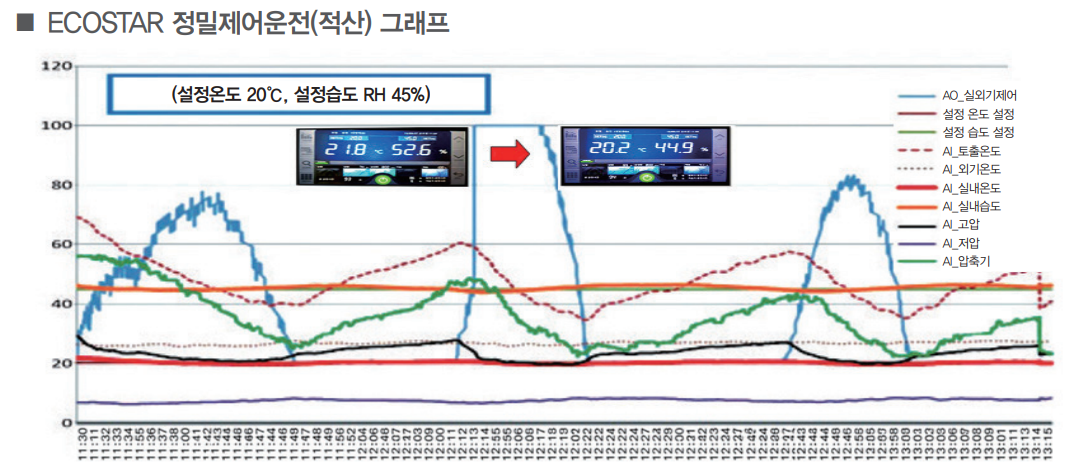

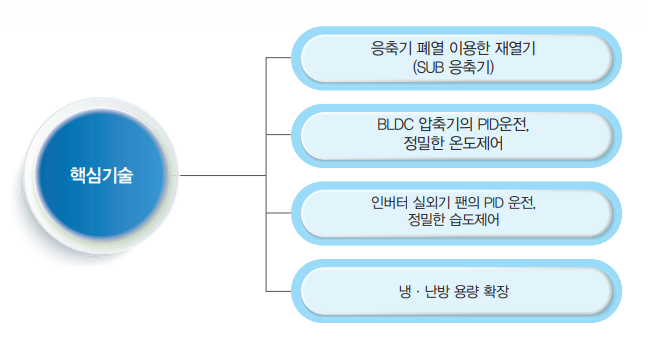

※ 항온항습기 특징

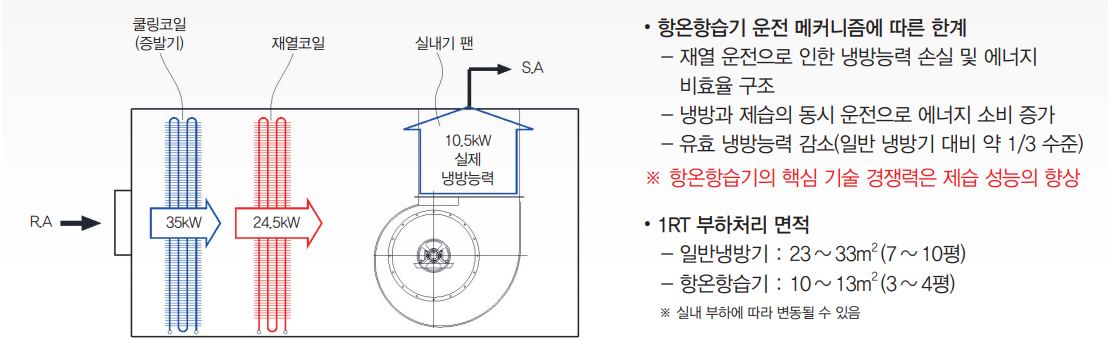

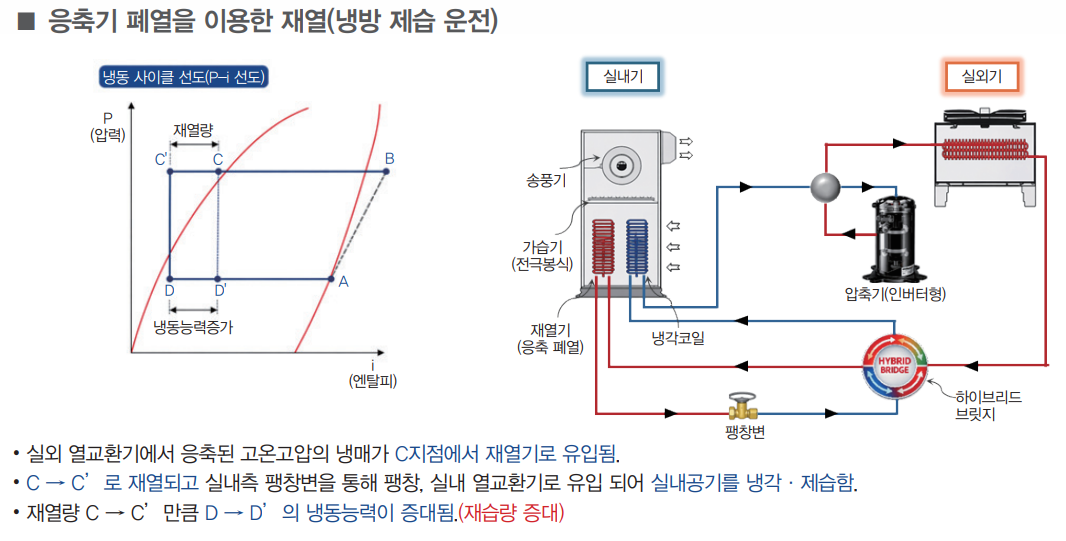

■ 항온항습기 운전 메카니즘

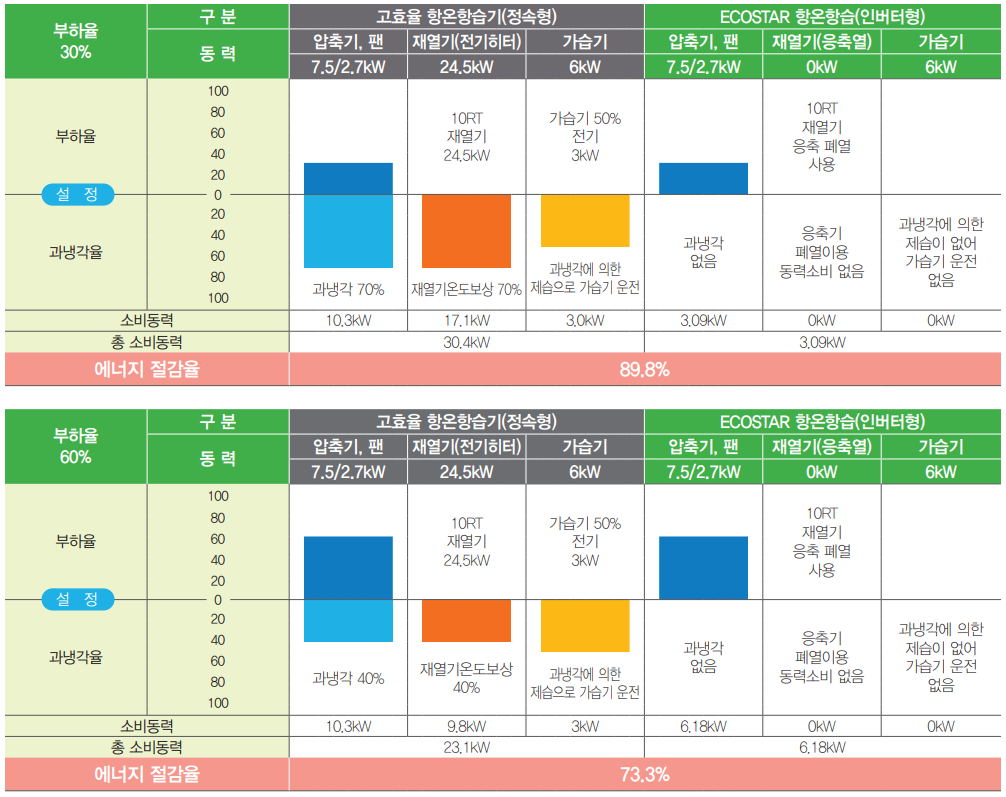

■ 하절기 부하에 따른 에너지 절감 현황

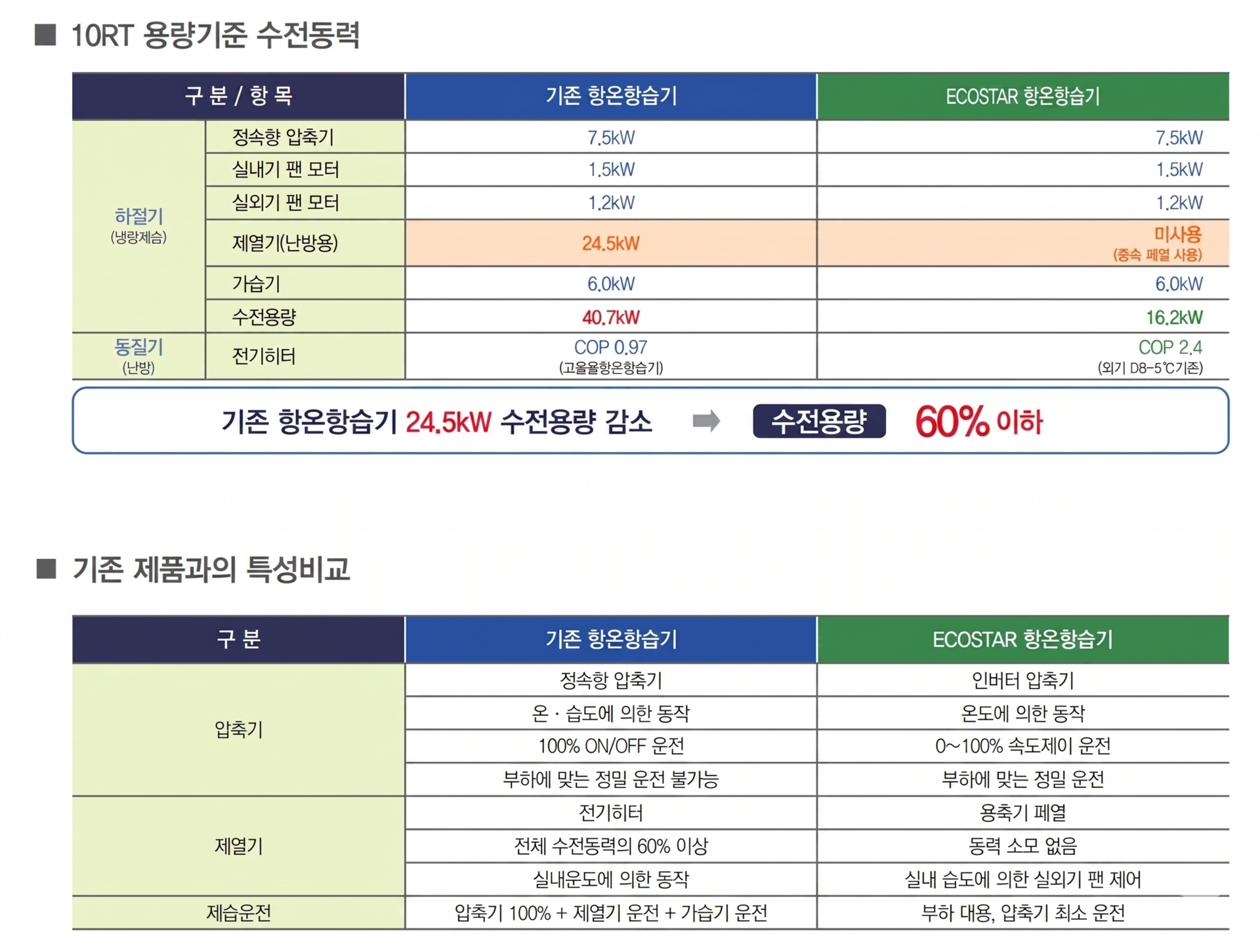

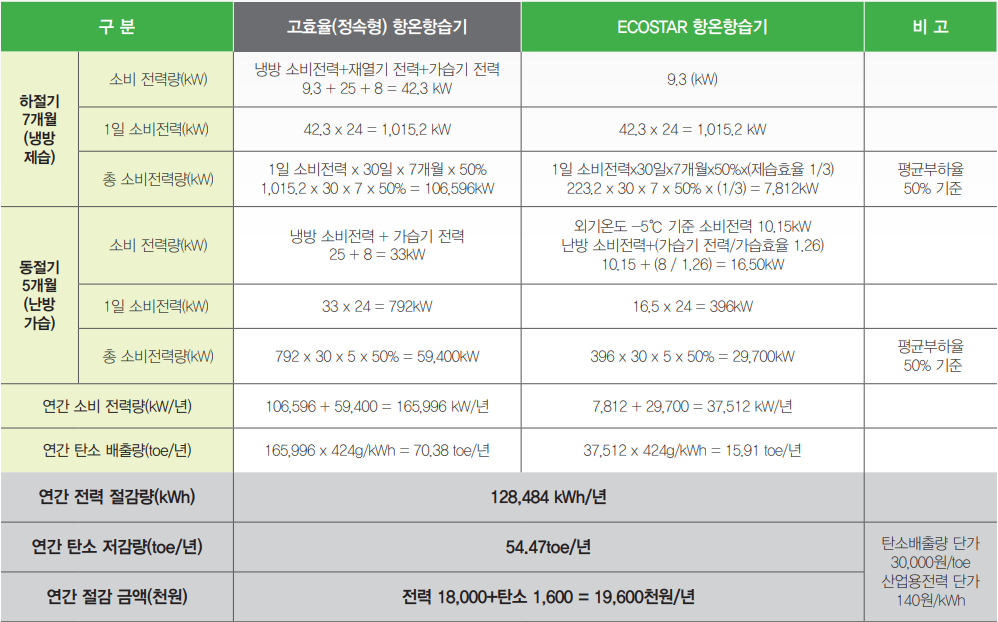

■ 항온항습기(10RT) 전력 및 탄소 저감량 비교

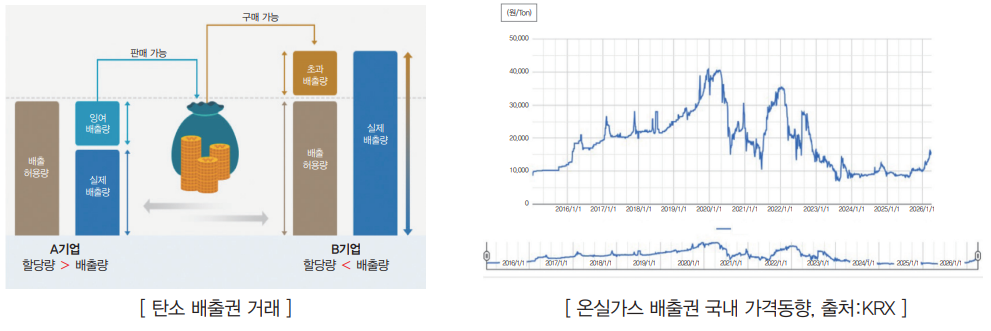

■ 탄소 배출권 거래제(탄소 저감량 거래)
