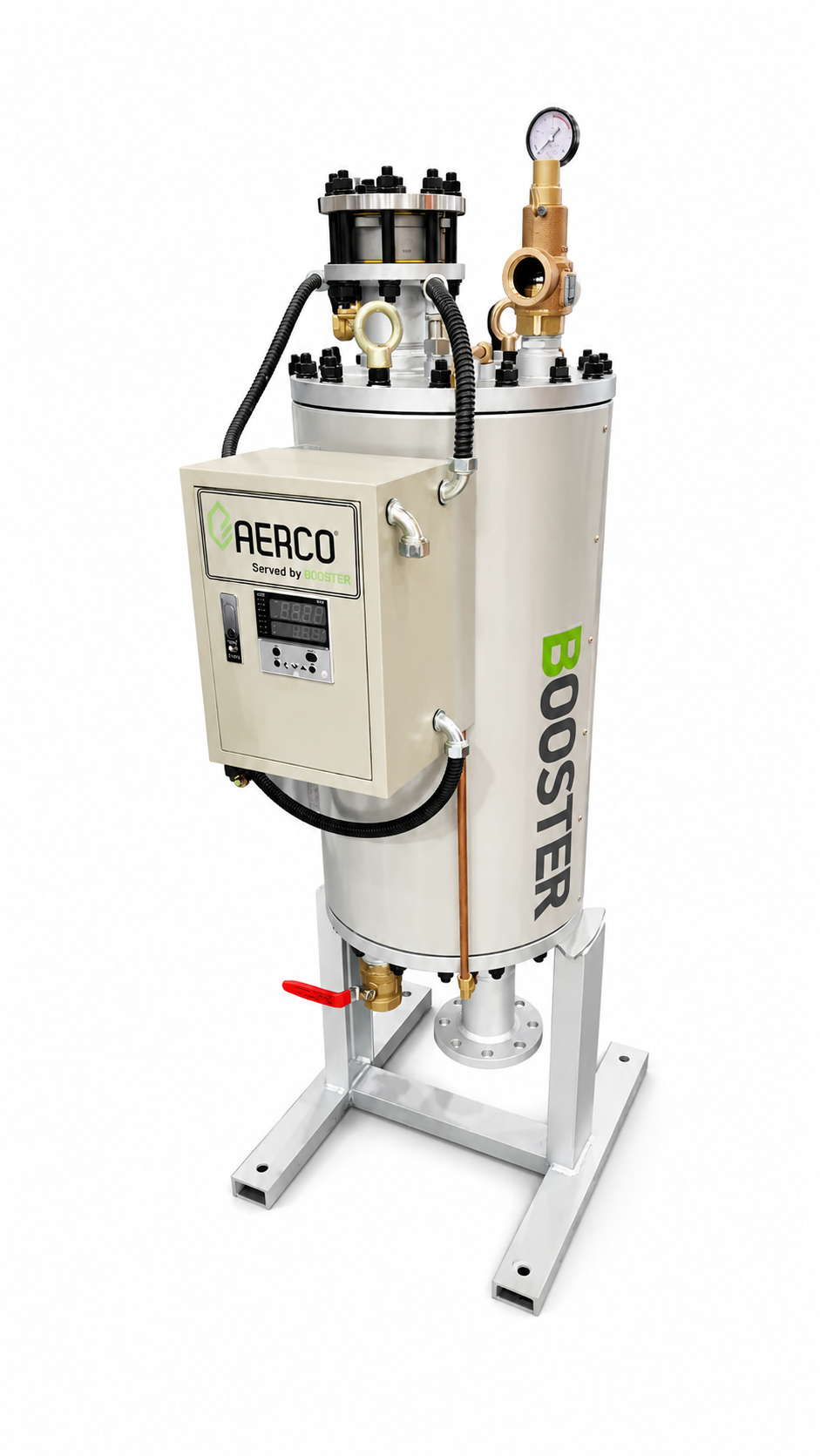

B+ 순간급탕가열기

미국의 상업용 급탕보일러, 가스온수보일러, 스팀열원 순간식급탕가열기전문 제조업체 에르코(AERCO INTERNATIONAL, INC.)는 1949년 설립 이래전 세계 최고급 호텔, 대형 병원, 아파트, 대학교, 체육관, 공장 등 다양한 용도의 온수 사용처에 수만 대의 제품을 공급하며 우수한 성능과 뛰어난 열교환 기술을 세계적으로 인정받은 기업입니다.

또한 에르코(AERCO)의 순간식급탕가열기는 1980년대에 처음 국내에 도입된 이후 다수의 유명 호텔과 대규모 빌딩, 종합병원, 공장, 대형 리조트 등에 다양한 용도로 설치되어 뛰어난 품질과 오랜 수명으로 제품의 우수성을 인정받아 왔습니다.

꾸준히 스팀-물 열교환기 분야에서 새로운 표준을 제시해 온 에르코(AERCO)는 오랜 시간 축적해온 경험과 노하우로 자체 개발한 열교환 기술과 우수한 성능을 갖춘 제품을 선보이고 있습니다. 특히 에르코(AERCO)는 경쟁업체가 모방할 수 없는 응축수를 이용한 열교환(서브 쿨링 열교환시스템)과 사전 부하 감지장치(FEED-FORWARD LOADALERT SYSTEM)를 통해 열효율을 극대화 하고 정확한 설정온도(오차범위 ±2℃)를 유지시킬 수 있는 획기적인 순간식급탕가열기로 보다 안정적이고 효율적인 온수 공급설비 운영이 가능하도록 돕고 있습니다.

AERCO 순간 급탕 가열기의 특성

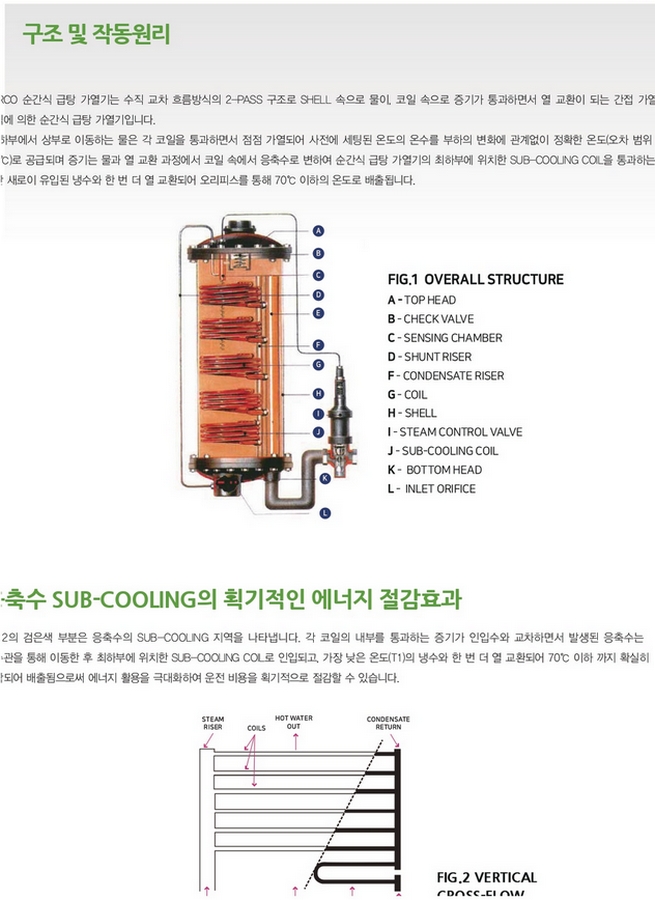

1. SUB-COOLING 기능에 의한 에너지 절감 효과 극대화

AERCO만의 SUB-COOLING 방식은 응축수와 인입수를 한 번 더 열 교환 시킴으로써 열효율을 10% 이상 향상시켜 에너지 활용을 극대화하며, 배출되는 응축수 온도를 낮추어(70℃ 이하) 증기 트랩(TRAP)의 설치가 필요 없습니다. 따라서 응축수 회수 배관의 열손실을 최대 75%이상 감소하며, 재증발 증기 손실을 방지하여 연료비와 시수 비용을 획기적으로 절감합니다.

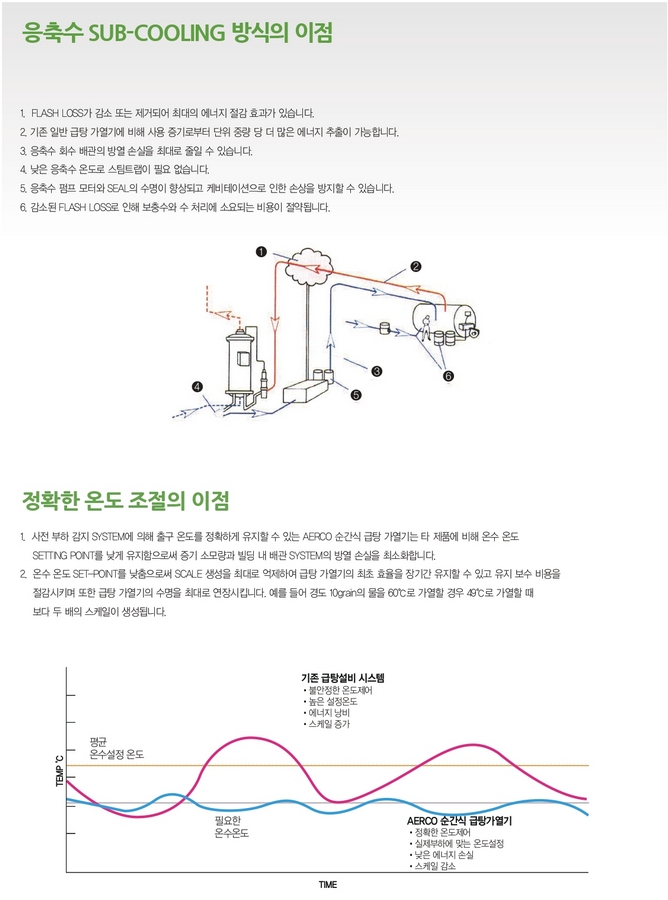

2. 정확한 출구 온도 조절

AERCO의 사전 부하 감지 장치(FEED FORWARD LOADALERT SYSTEM)는 필요한 에너지 변화량을 사전에 감지하여 밸브의 증기 공급량을 조정함으로써 아무리 심한 부하 변동에도 출구 온도를 ±2℃ 이내로 정확하게 조절할 수 있습니다.

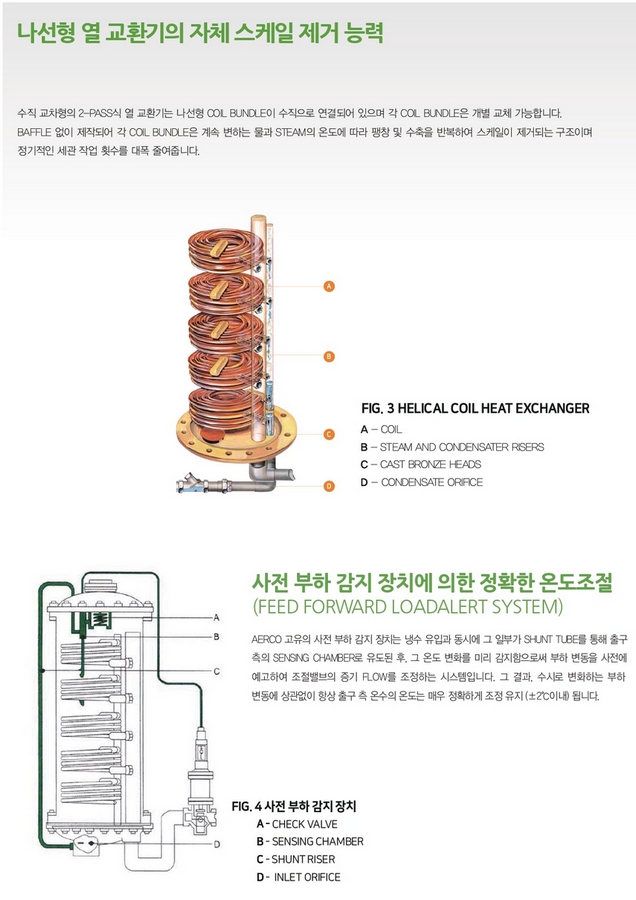

3. 자체 스케일(SCALE) 제거 능력

급탕 가열기의 가동 중에도 나선형 코일의 신축 작용과 열 충격(THERMAL SHOCK)을 통해 자동적으로 스케일 제거가 가능하며, 급탕 가열기의 해체나 별도의 세관 작업 없이 자동적으로 스케일을 제거할 수 있습니다.

4. 낮은 방열 손실

증기는 코일 내부로 물은 SHELL을 통과하여 급탕 가열기 내부에서 점진적으로 가열되도록 설계되어 방열 손실을 최소화하였습니다.

5. NO BAFFLE

저탕식 급탕 가열기 및 타제품에 설치되어 코일의 침식, 부식의 원인이 되는 BAFFLE이 필요치 않습니다.

6. 일체화된 표준장비

온도 자동 제어용 부품이 일체로 조립되어 있어 1, 2차 측 유체 배관 연결만으로 즉각 가동이 가능하여 별도의 자동 제어 공사가 필요 없으며 전자동으로 별도의 운전 인원이 필요 없습니다.

7. 최소의 설치 공간

AERCO 급탕 가열기의 콤팩트한 사이즈는 수명식 혹은 저탕식 급탕 가열기에 비해 1/10 이하의 면적에 별도의 바닥 보강이나 지지대없이 설치할 수 있고 가장 큰 제품이라도 특별한 장비 없이 일반 출입구로 반입이 가능합니다.

8. 적용 대상의 광범위성

AERCO 순간식 급탕 가열기는 여러 대를 직렬 또는 병렬로 연계하여 시스템화할 수 있도록 설계되어 다양한 용도에 광범위하게 적용할 수 있으며 필요한 경우 저탕 탱크와 함께 사용도 가능합니다.

9. 미국 압력 용기 검사 기준에 의해 제작

AERCO의 모든 순간식 급탕 가열기는 ASHRAE의 열 손실 표준 규격과 압력용기 검사 기준(ASME B & PV CODE VII, DIV 1)에 의거하여 설계, 제작되었으며 한국에너지공단의 안전 검사를 통과한 제품입니다.

구분		순간급탕가열기(Shell & Tube Type)
모 델 명		단위	B+03	B+04	B+05	B+06	B+07	B+08	B+09	B+10	B+11	B+12	B+13	B+14	B+15
용 량		kcal/h	99,000	198,000	396,000	495,000	594,000	693,000	825,000	924,000	990,000	1,089,000	1,122,000	1,188,000	1,221,000
WATER	유 량	LPM	30	60	120	150	180	210	250	280	300	330	340	360	370
	출수온도범위	℃	10 ~ 96
	최고사용압력	kg/cm²	10 kg/cm², 14 kg/cm²
STEAM	증기소모량	kg/h	154	324	681	866	1053	1242	1494	1673	1822	2018	2079	2215	2277
STEAM	증기압력	kg/cm²	2 kg/cm²
전 열 면 적		m²	1.39	1.85	2.32	2.78	3.25	3.71	4.18	4.63	5.11	5.56	6.04	6.49	6.97
COIL	타 입		Shell & Tube Type
COIL	재 질		COPPER 1.2mm WALL SB-111 ALLOY 122
사 용 전 원		V/Hz/Ph	220V/60Hz/1PH
운반중량/운전중량		kg	209/272	243/318	250/322	270/368	287/372	302/413	309/418	329/459	336/463	361/504	368/508	388/550	395/554
급수·온수 접속관경		mm	80
증기 접속관경		mm	25	25	40	50	50	50	65	65	65	80	80	80	80
배수 접속관경		mm	50
응축수 접속관경		mm	25
안전밸브 접속관경		mm	40
전자변 접속관경		mm	15
외 형 크 기	폭	mm	565	565	565	565	565	565	565	565	565	565	565	565	565
	길 이	mm	727	727	727	727	727	727	727	727	727	727	727	727	727
	높 이	mm	1353	1582	1582	1811	1811	2040	2040	2269	2269	2498	2498	2727	2727
컨 트 롤 판 넬			LOCAL CONTROL TYPE
스 팀 조 절 밸 브			TCV : VALVE & CONTROLLER (AZVILL)

※ 급탕설계 온도조건 : 5 ~ 60℃

※ "위" 규격 및 사양은 제품 성능 향상을 위하여 사전 예고 없이 변경될 수 있습니다.

※ 응축수 자연압 배수로 인해 현장 여건에 따라 장비의 높이가 변경될 수 있습니다.

■ 용량 선정표

(5℃~60℃ 급탕설계기준)

유량	열량	증기량	증기압(kg/cm²)
LPM	kcal/hr	kg/hr	1.0	2.0	3.0	4.0	5.0	6.0	7.0	8.0
30	99,000	154	B+04/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00
60	198,000	324	B+05/1.50	B+04/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00
90	297,000	500	B+06/1.50	B+05/1.50	B+04/1.00	B+04/1.00	B+03/1.00	B+03/1.00	B+03/1.00	B+03/1.00
120	396,000	681	B+07/2.00	B+05/1.50	B+04/1.50	B+04/1.50	B+04/1.00	B+04/1.00	B+03/1.00	B+03/1.00
130	429,000	737	B+08/2.00	B+06/1.50	B+05/1.50	B+04/1.50	B+04/1.50	B+04/1.00	B+04/1.00	B+03/1.00
150	495,000	866	B+09/2.00	B+06/2.00	B+05/1.50	B+04/1.50	B+04/1.50	B+04/1.00	B+04/1.00	B+03/1.00
180	594,000	1053	B+09/2.50	B+07/2.00	B+06/1.50	B+05/1.50	B+04/1.50	B+04/1.50	B+04/1.00	B+04/1.00
210	693,000	1242	B+11/2.50	B+08/2.00	B+06/2.00	B+05/1.50	B+05/1.50	B+04/1.50	B+04/1.50	B+04/1.50
220	726,000	1301	B+12/3.00	B+09/2.00	B+07/2.00	B+06/2.00	B+05/1.50	B+05/1.50	B+04/1.50	B+04/1.50
230	759,000	1360	B+12/3.00	B+10/2.00	B+07/2.00	B+06/2.00	B+05/1.50	B+05/1.50	B+04/1.50	B+04/1.50
240	792,000	1434	B+12/3.00	B+11/2.00	B+07/2.00	B+06/2.00	B+05/1.50	B+05/1.50	B+04/1.50	B+04/1.50
250	825,000	1494	B+14/3.00	B+09/2.50	B+08/2.00	B+06/2.00	B+06/1.50	B+05/1.50	B+05/1.50	B+04/1.50
280	924,000	1673	B+15/3.00	B+10/2.50	B+08/2.00	B+06/2.00	B+06/1.50	B+05/1.50	B+05/1.50	B+04/1.50
300	990,000	1822		B+11/2.50	B+10/2.00	B+07/2.00	B+06/2.00	B+05/2.00	B+05/1.50	B+05/1.50
330	1,089,000	2018		B+12/3.00	B+09/2.50	B+08/2.00	B+07/2.00	B+06/2.00	B+05/1.50	B+05/1.50
340	1,122,000	2079		B+13/3.00	B+10/2.50	B+09/2.00	B+07/2.00	B+06/2.00	B+06/1.50	B+05/1.50
360	1,188,000	2215		B+14/3.00	B+10/2.50	B+09/2.00	B+07/2.00	B+06/2.00	B+06/1.50	B+05/1.50
370	1,221,000	2277		B+15/3.00	B+11/2.50	B+11/2.00	B+08/2.00	B+07/2.00	B+06/2.00	B+05/2.00
390	1,287,000	2414			B+11/2.50	B+11/2.00	B+08/2.00	B+07/2.00	B+06/2.00	B+05/2.00
420	1,386,000	2614			B+13/2.50	B+10/2.50	B+09/2.00	B+07/2.00	B+06/2.00	B+06/2.00
450	1,485,000	2814			B+14/2.50	B+11/2.50	B+10/2.00	B+08/2.00	B+07/2.00	B+06/2.00
480	1,584,000	3016				B+12/2.50	B+10/2.50	B+08/2.00	B+07/2.00	B+07/2.00
510	1,683,000	3219				B+13/2.50	B+11/2.50	B+10/2.00	B+08/2.00	B+07/2.00
540	1,782,000	3423				B+15/2.50	B+11/2.50	B+12/2.00	B+08/2.00	B+07/2.00
570	1,881,000	3627					B+12/2.50	B+10/2.50	B+10/2.00	B+07/2.00
600	1,980,000	3832					B+13/2.50	B+11/2.50	B+11/2.00	B+08/2.00
630	2,079,000	4038					B+15/2.50	B+12/2.50	B+10/2.50	B+09/2.00
660	2,178,000	4245						B+13/2.50	B+11/2.50	B+11/2.00
690	2,277,000	4452						B+14/2.50	B+11/2.50	B+10/2.50
720	2,376,000	4660						B+15/2.50	B+12/2.50	B+11/2.50
750	2,475,000	4869							B+13/2.50	B+11/2.50
780	2,574,000	5078							B+14/2.50	B+12/2.50
810	2,673,000	5288							B+15/2.50	B+13/2.50
840	2,772,000	5499								B+14/2.50
870	2,871,000	5710								B+14/2.50
900	2,970,000	5921								B+15/2.50
