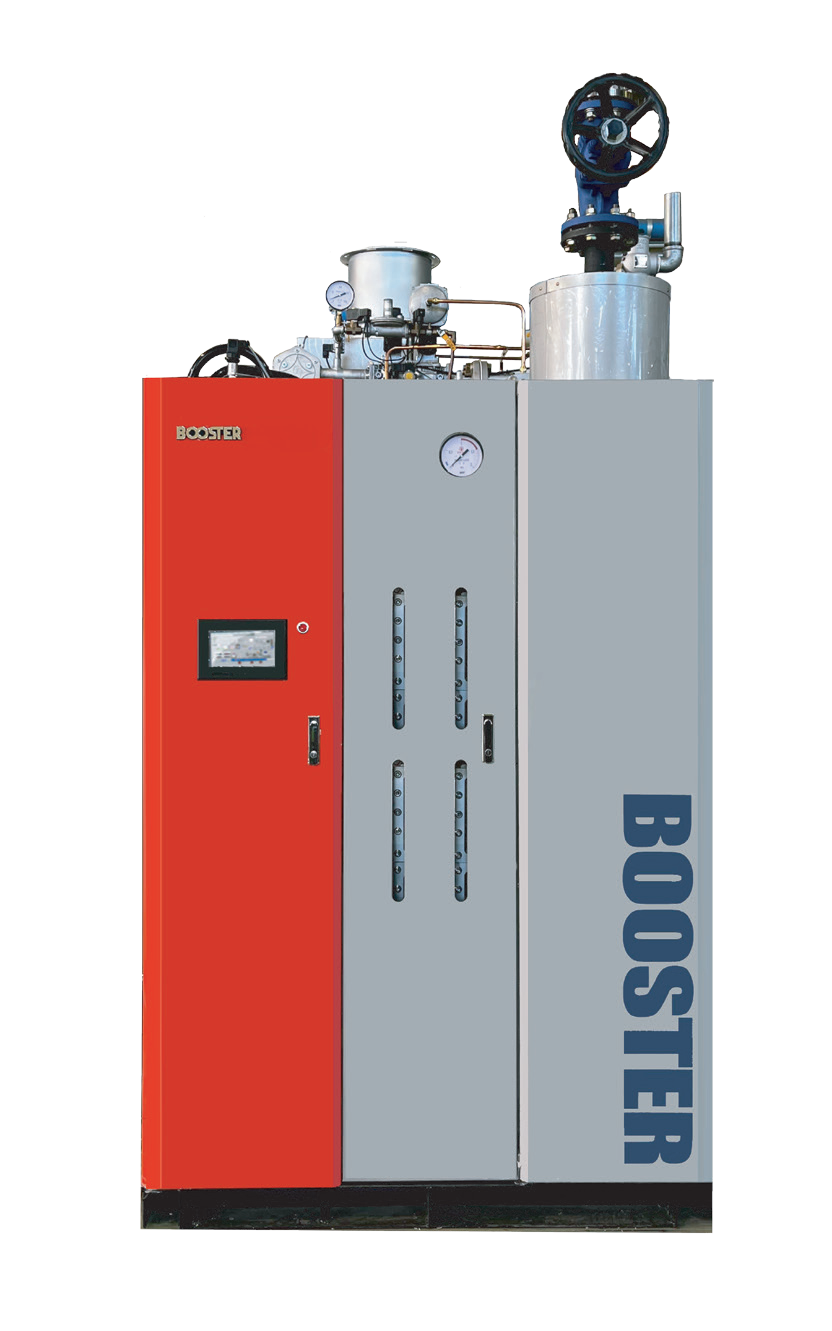

“저탄소 저NOx 고효율 콘덴싱 보일러”
BSS-1000~3000RXM
고효율 인증 제품(한국에너지공단)
특수 전열핀 부착 수관과 고성능 급수예열기 장착으로 열효율 극대화.
저NOx 인정 버너(한국환경공단),
녹색기술인증(산업통산자원부)
뛰어난 연소성능과 연료비 절감으로 CO, NOx 배출량 최소화
운전, 조작이 편리한 터치 스크린(Touch Screen) 채용.
인버터 비례제어, 스케일 모니터, 운전 DATA 이력관리, 열관리 기능.
one-touch 자동운전, 중앙 감시실용 통신(RS-485)
프로토콜 제공(옵션 : 자동댓수제어(BMCT),
IoT서비스(유,무선), 자동BLOWDOWN
• 표면연소 정의(청염 vs 적염), 선혼합 대비 NOx/CO 저감 효과.
• FeCrAlloy 섬유·원통형 구조로 연소영역 축소 → 열응력·소음 감소.
• 고온(1,150 ℃) 운전에서도 예혼합실 온도 제어로 안정성 확보.

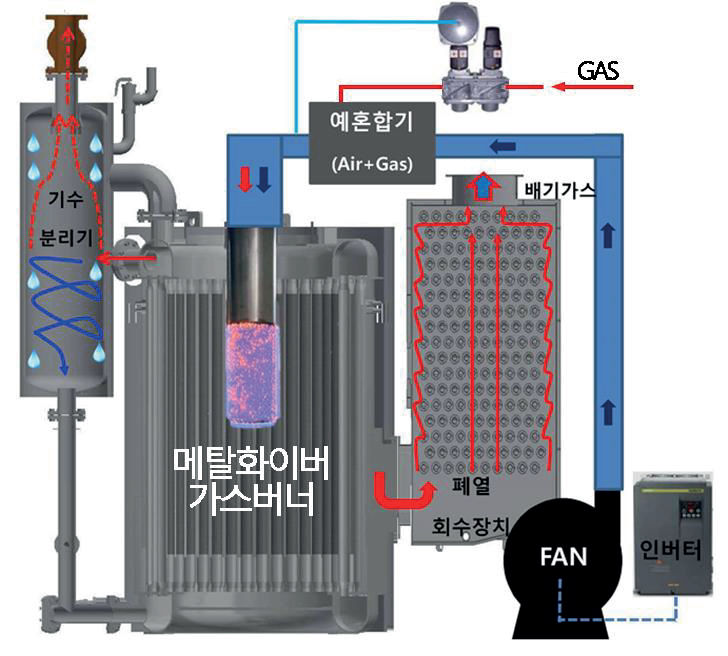

예혼합 관류 증기 보일러
예메탈 화이버 버너(Metal Fiber Burner)
”원통형 예혼합 표면연소"
• "표면연소”란, 예혼합된 가스와 공기가 다공성 소재의 미세가공된 Mat를 통과하면서 미세 분할되어 Metal Fiber Mat 표면에서
연소
• 표면연소는 크게 “청염모드”와 “적염모드”로 구분되며, 종래의 선혼합 연소방식보다 질소산화물과 일산화탄소의 저감 능력이
우수
(재질:FeCrAlloy)
항목 | 단위 | BSS-1000RXM | BSS-1500RXM | BSS-2000RXM | BSS-2500RXM | BSS-3000RXM | ||
보 일 러 구 조 | - | 1종 관류 보일러 | 강철제 보일러 | |||||
정 격 증 발 량 | kg/h | 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | ||
총 발 생 열 량 | kcal/h | 643,700 | 965,550 | 1,287,400 | 1,609,250 | 1,931,100 | ||
최고사용압력 | MPa | 1 {10 kgf/cm²} | ||||||
보 일 러 | 효 율 | % | 99 % 이상 (저위발열량 기준) | |||||
제어방식 | - | HIGH-LOW-OFF (3 위치) | ||||||
전 열 면 적 | m² | 9.82 | 9.99 | 19.72 | 22.3 | 22.3 | ||
보 유 수 량 | L | 160 | 230 | 365 | 400 | |||
제 품 중 량 | kg | 2,190 | 2,480 | 2,910 | 3,280 | 3,780 | ||
전 원 | V | 3선식 (3상 220 V/440 V) · 4선식 (3상 380 V) · 60 Hz | ||||||
총 소 비 전 력 | kW | 5.9 | 9.7 | 9.7 | 14.7 | 18.7 | ||
송풍기모터출력 | kW | 3.7 | 7.5 | 7.5 | 11 | 15 | ||
급수펌프모터출력 | kW | 2.2 | 3.7 | |||||
보일러 외 형 | 가로(W) | mm | 990 | 990 | 1,670 | 1,710 | 1,740 | |
세로(L) | mm | 2,710 | 3,270 | 3,240 | 3,060 | 3,060 | ||
높이(H) | mm | 2,590 | 2,590 | 2,740 | 3,180 | 3,280 | ||
버 너 | 버 너 형 식 | - | 강제압입통풍, 예혼합연소 | |||||
연 소 제 어 방 식 | - | HIGH-MIDDLE-LOW-OFF (4 위치) | ||||||
점 화 방 식 | - | 파일럿버너 착화 | ||||||
연 료 소 비 | 천연가스 | Nm3/h | 65.0 | 97.5 | 130.0 | 162.6 | 195.1 | |
L.P.G | Nm3/h | 29.0 | 43.5 | 58.1 | 72.6 | 87.1 | ||
kg/h | 58.6 | 88.0 | 117.3 | 146.6 | 175.9 | |||
접 속 구 경 | 가 스 입 구 | A | 50 | |||||
증 기 출 구 | A | 50 | 65 | 80 | 100 | |||
급 수 입 구 | A | 20 <펌프흡입·토출 32> | 25 <펌프흡입·토출 32> | 32 <펌프흡입·토출 32> | ||||
배 수 구 | A | 40 <본체토출>/25 | 40 | |||||
안 전 밸 브 | A | 25 (전) | 32 (전) | 40 (전) | ||||
연 도 | Ø mm | 300 | 350 | 400 | 450 | |||
연 돌 | Ø mm | 400 | 450 | 500 | 550 |
1. 종래의 단위 참고 값을 { }로 병행하여 표시하였음.
2. 상기 사양표는 다음과 같이 기준 하였음.
- 증기압력 : 1MPa (10kgf/㎠}, 증기 엔탈피는 2.78MJ/kg {663.7kcal/kg}, 급수온도 293K{20℃} 기준.
- GAS 연소시 권장 공급압력은 중간압 34.32±9.81MPa (3,500±1,000mmH₂O}로 공급할 것.
- 각 연료의 발열량은 다음을 기준으로 하였음.
·천연가스 (13A) : 고위/저위발열량 46.05/41.9 MJ/N㎥ {11,000/10,000kcal/N㎥}
·프로판 : 101.9/93.8 MJ/N㎥ {24,350/22,400kcal/N㎥} 50.1/46.4 MJ/N㎥ {11,969/11,089kcal/kg}
