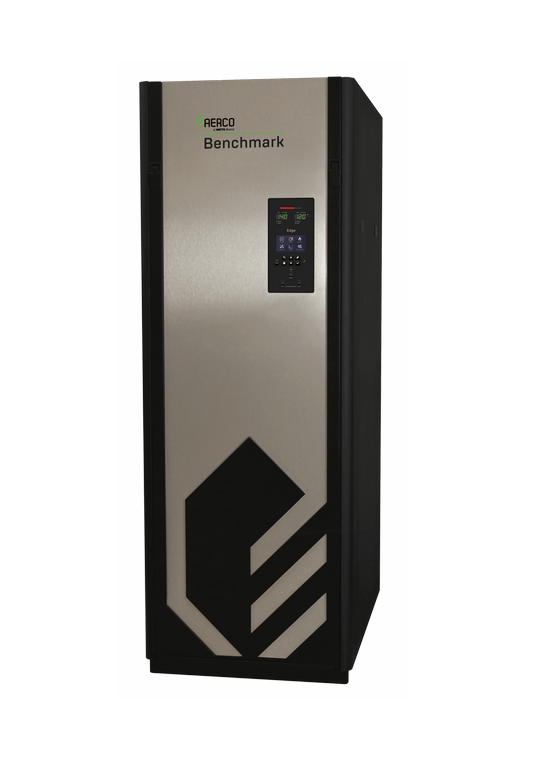

상업용 콘덴싱 온수보일러
1977년 첫 출시된 벤치마크 가스 온수보일러는 미국에서 가장 오래된 고효율 보일러이며
지난 15년간 고효율 보일러 시장의 선두주자로써 북미 전 지역에 수천 대가 가동 중에 있으며
현재에도 매년 개발되는 새로운 제품으로 시장을 빠르게 넓혀가고 있습니다.
■ 벤치마크 콘덴싱 온수보일러 특징
• 저부하 운전에도 99% 고효율 유지(LNG 저위발열량 기준)
• 내구성이 좋은 STS439 열교환기 장착
• 업계 최소의 NOx, CO 배출(친환경 제품)
• 고성능 비례제어(Min 5%) 운전으로 on-off 손실 감소
• 다양한 설치 방식으로 난방 및 급통 공급
• 상업용 온수보일러 국내 최초 고효율 인증 획득
• 외기 온도에 따라 공급 온도를 자동 조절하여 연료비 절감
(외기 온도 보상 시스템)

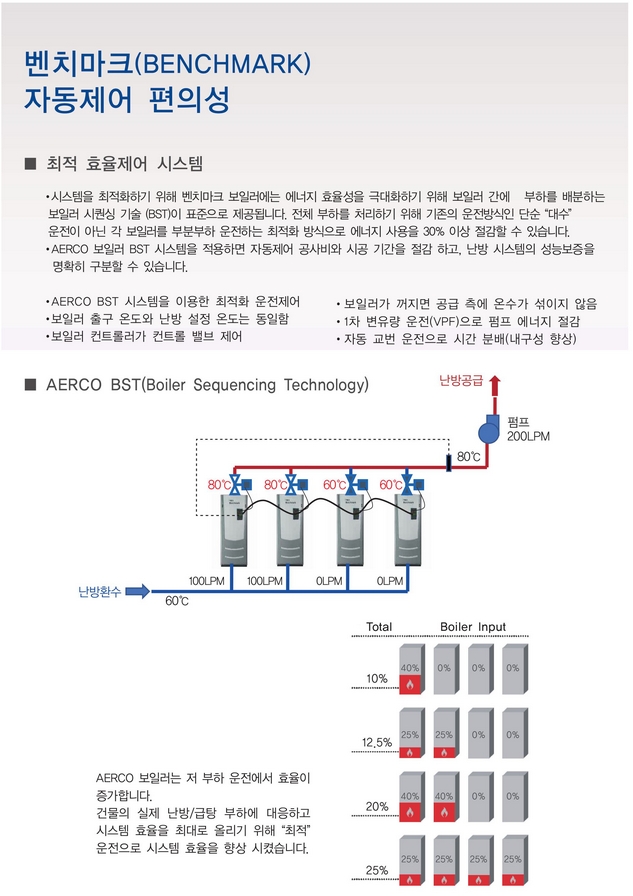

• 경제적인 비용으로 댓수제어 시스템 구축
• 열교환기 수명 10년 보장(매뉴얼 준수 시)
• 가동 3분내 온수 생산(워밍업 손실 최소)
• 최소의 설치면적(기존 온수보일러의 50% 절감)
| 사양 / 모델 | BMK1500 | BMK2000 | BMK3000 |
| 출수 온도 설정 범위 | 10˚C ~ 88˚C | ||
| 외기 사용 온도 | -18˚C ~ 54˚C | ||
| 출수 온도 편차 | ±2˚C | ||
| 정격효율 | 92.5% | 91.2% | 92.9% |
| 입열량 (kcal/hr) | 351,350 | 513,160 | 782,000 |
| 순출력 (kcal/hr) | 325,000 | 468,000 | 726,500 |
| 턴다운비 | 20:1 (최저 5% 운전) | 20:1 (최저 5% 운전) | 15:1 (최저 6% 운전) |
| 연도 크기 | 150mm(DIA) | 200mm(DIA) | 200mm(DIA) |
| 급수·온수 접속 관경 | 100mm Flange | ||
| 가스 연결구 크기 | 50mm NPT | ||
| 가스공급압력 | 230 ±80mmH2O | ||
| LNG 소비량 (Nm³/Hr) | 33.5 | 48.9 | 74.5 |
| 최소-최대 유량 | 95~946LPM | 95~1,325LPM | |
| 응축수 연결구 | 40mm NPT | ||
| 최대 응축수 유량 | 0.6LPM | 0.6LPM | 1.3LPM |
| 표준 사용 압력 | 10kg/cm² | ||
| NOx 배출량 | 30 PPM 이하(O2 4% 이하) | ||
| 공인 인증 | 고효율, 저NOx, UL, cUL, ASME, AHRI | ||
| 사용 전원 | 220/60Hz/1PH 20AMP(16FLA) | 380V/60Hz/3PH 15AMP(12FLA) | |
| 소비동력 | 0.85kW | 1.70kW | 2.25kW |
| 압력 손실 | 0.19kg/cm² | 0.23kg/cm² | 0.28kg/cm² |
| 보유 유량 | 167L | 151L | 208L |
| 장비 무게 | 638kg(dry), 750kg(wet) | 680kg(dry), 798kg(wet) | 984kg(dry), 1170kg(wet) |
| 외형크기 | 710(W) x 1,483(D) x 1,980(H), mm | 710(W) x 1,738(D) x 1,980(H), mm | |
※ 가스 소비량 : 고위발열량(LNG) 10,500kcal/Nm³ 기준(효율:계측오차 ±1.5%)
※ "위"규격 및 사양은 제품 성능 향상을 위하여 사전 예고 없이 변경될 수 있습니다.
※ 연도는 발주처 또는 시공사 Scope이며 콘덴싱보일러 특성 상 산성의 응축수가 다량 발생하므로 내식성 높은 재질 사용과 배출이 잘 되도록 수평관에 드래인 포켓을 적절히 설치해야 합니다.
