관류보일러

항목 \ 형식		단위	BOV-800XP	BOV-1000XP	BOV-1300XP	BOV-1600XP	BOV-2000XP	BOV-2500XP	BOV-3000XP
정격관체열출력		kcal/h	800,000	1,000,000	1,300,000	1,600,000	2,000,000	2,500,000	3,000,000
정격관체열출력		MW	0.93	1.16	1.51	1.86	2.33	2.91	3.49
효 율		%	97.4% 이상
전 열 면 적		m²	14.3	16.3	19.5	24.4	27.5	29.5	34.8
제 어 방 식		-	HIGH-LOW-OFF (3위치)			비례제어
전 원		V	220V / 380Vx3Øx60Hz
총 소 비 전 력		kW	3.7	5.5	7.5	11	15	18.5	22
열 매 수 량		ℓ	555	583	677	825	990	1,200	1,400
송 풍 기 모 터 용 량		kW	3.7	5.5	7.5	11	15	18.5	22
제 품 중 량		kg	3,880	4,200	5,100	5,800	6,600	7,500	8,500
연료 소비량	천연가스(13A)	Nm³/h	82.1	102.7	133.5	164.3	205.3	256.7	308.0
	LPG(프로판)	Nm³/h	36.7	45.8	59.6	73.3	91.7	114.6	137.5
	LPG(프로판)	kg	74.1	92.6	120.4	148.1	185.2	231.5	277.8
	LPG(부탄)	Nm³/h	27.8	34.8	45.2	55.7	69.6	87.0	104.4
	LPG(부탄)	kg	72.3	90.4	117.6	144.7	180.9	226.1	271.3
접 속 구 경	가 스 입 구	A	50					65
접 속 구 경	연 도	Ømm	350		400	450	500	550	600

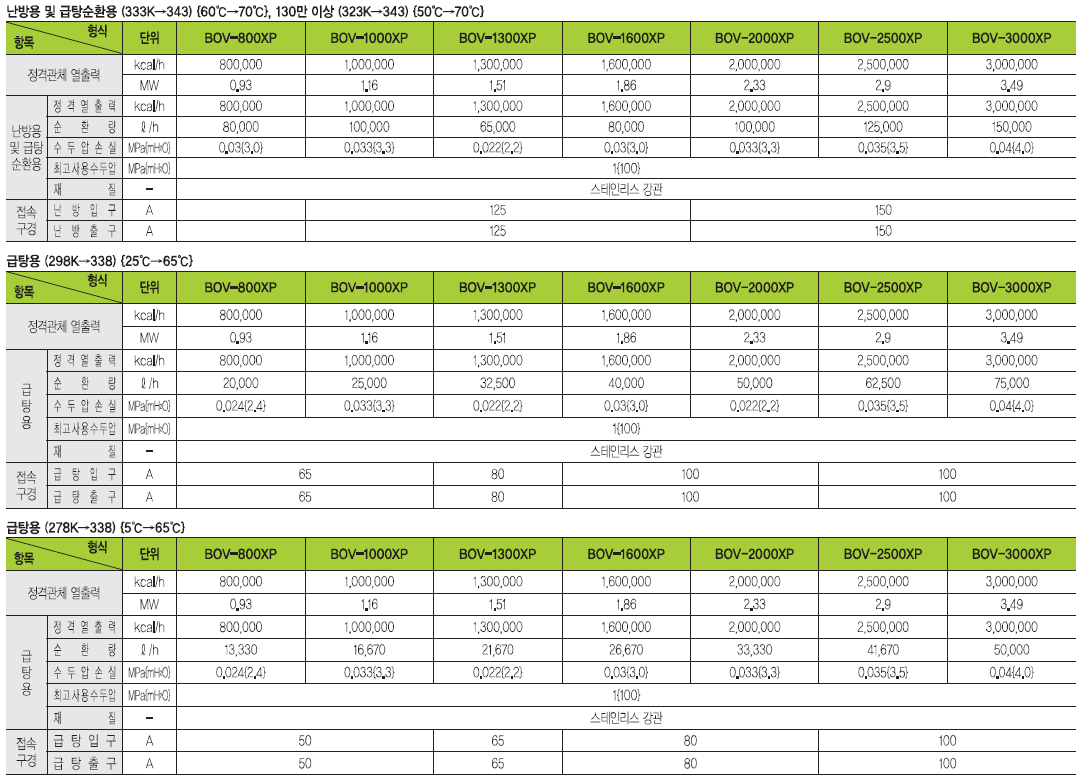

난방용 및 급탕순환용 (333K→343K) {60℃→70℃}, 130만 이상 (323K→343K) {50℃→70℃}

항목 \ 형식		단위	BOV-800XP	BOV-1000XP	BOV-1300XP	BOV-1600XP	BOV-2000XP	BOV-2500XP	BOV-3000XP
정격관체 열출력		kcal/h	800,000	1,000,000	1,300,000	1,600,000	2,000,000	2,500,000	3,000,000
정격관체 열출력		MW	0.93	1.16	1.51	1.86	2.33	2.91	3.49
난방용 및 급탕 순환용	정 격 열 출 력	kcal/h	800,000	1,000,000	1,300,000	1,600,000	2,000,000	2,500,000	3,000,000
	순 환 량	ℓ/h	80,000	100,000	65,000	80,000	100,000	125,000	150,000
	수 두 압 손 실	MPa{mH₂O}	0.03{3.0}	0.033{3.3}	0.022{2.2}	0.03{3.0}	0.033{3.3}	0.035{3.5}	0.04{4.0}
	최고사용수두압	MPa{mH₂O}	1{100}
	재 질	-	스테인리스 강관
접 속 구 경	난 방 입 구	A	100		125			150
접 속 구 경	난 방 출 구	A	100		125			150

급탕용 (298K→338K) {25℃→65℃}

항목 \ 형식		단위	BOV-800XP	BOV-1000XP	BOV-1300XP	BOV-1600XP	BOV-2000XP	BOV-2500XP	BOV-3000XP
정격관체 열출력		kcal/h	800,000	1,000,000	1,300,000	1,600,000	2,000,000	2,500,000	3,000,000
정격관체 열출력		MW	0.93	1.16	1.51	1.86	2.33	2.91	3.49
급 탕 용	정 격 열 출 력	kcal/h	800,000	1,000,000	1,300,000	1,600,000	2,000,000	2,500,000	3,000,000
	순 환 량	ℓ/h	20,000	25,000	32,500	40,000	50,000	62,500	75,000
	수 두 압 손 실	MPa{mH₂O}	0.024{2.4}	0.033{3.3}	0.022{2.2}	0.03{3.0}	0.022{2.2}	0.035{3.5}	0.04{4.0}
	최고사용수두압	MPa{mH₂O}	1{100}
	재 질	-	스테인리스 강관
접 속 구 경	급 탕 입 구	A	65		80	100		125
접 속 구 경	급 탕 출 구	A	65		80	100		125

급탕용 (278K→338K) {5℃→65℃}

항목 \ 형식		단위	BOV-800XP	BOV-1000XP	BOV-1300XP	BOV-1600XP	BOV-2000XP	BOV-2500XP	BOV-3000XP
정격관체 열출력		kcal/h	800,000	1,000,000	1,300,000	1,600,000	2,000,000	2,500,000	3,000,000
정격관체 열출력		MW	0.93	1.16	1.51	1.86	2.33	2.91	3.49
급 탕 용	정 격 열 출 력	kcal/h	800,000	1,000,000	1,300,000	1,600,000	2,000,000	2,500,000	3,000,000
	순 환 량	ℓ/h	13,330	16,670	21,670	26,670	33,330	41,670	50,000
	수 두 압 손 실	MPa{mH₂O}	0.024{2.4}	0.033{3.3}	0.022{2.2}	0.03{3.0}	0.033{3.3}	0.035{3.5}	0.04{4.0}
	최고사용수두압	MPa{mH₂O}	1{100}
	재 질	-	스테인리스 강관
접 속 구 경	급 탕 입 구	A	50	65		80		100
접 속 구 경	급 탕 출 구	A	50	65		80		100

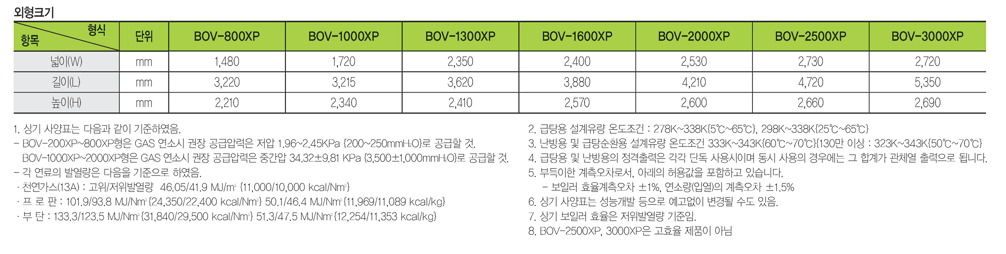

외형크기

항목 \ 형식	단위	BOV-800XP	BOV-1000XP	BOV-1300XP	BOV-1600XP	BOV-2000XP	BOV-2500XP	BOV-3000XP
넓이(W)	mm	1,480	1,720	2,350	2,400	2,530	2,730	2,720
길이(L)	mm	3,220	3,215	3,620	3,880	4,210	4,720	5,350
높이(H)	mm	2,210	2,340	2,410	2,570	2,600	2,660	2,690

1. 상기 사양표는 다음과 같이 기준하였음.
- BOV-200XP~800XP형은 GAS 연소시 권장 공급압력은 저압 1.96~2.45KPa {200~250mmH₂O}로 공급할 것.
BOV-1000XP~2000XP형은 GAS 연소시 권장 공급압력은 중간압 34.32±9.81 KPa {3,500±1,000mmH₂O}로 공급할 것.
- 각 연료의 발열량은 다음을 기준으로 하였음.
· 천연가스(13A) : 고위/저위발열량 46.05/41.9 MJ/m³ {11,000/10,000 kcal/Nm³}
· 프 로 판 : 101.9/93.8 MJ/Nm³ {24,350/22,400 kcal/Nm³} 50.1/46.4 MJ/kg {11,969/11,089 kcal/kg}
· 부 탄 : 133.3/123.5 MJ/Nm³ {31,840/29,500 kcal/Nm³} 51.3/47.5 MJ/kg {12,254/11,353 kcal/kg}

2. 급탕용 설계유량 온도조건 : 278K~338K{5℃~65℃}, 298K~338K{25℃~65℃}
3. 난방용 및 급탕순환용 설계유량 온도조건 333K~343K{60℃~70℃}(130만 이상 : 323K~343K{50℃~70℃})
4. 급탕용 및 난방용의 정격출력은 각각 단독 사용시이며 동시 사용의 경우에는 그 합계가 관체열 출력으로 됩니다.
5. 부득이한 계측오차로서, 아래의 허용값을 포함하고 있습니다.
- 보일러 효율계측오차 ±1%, 연소량(입열)의 계측오차 ±1.5%
6. 상기 사양표는 성능개발 등으로 예고없이 변경될 수도 있음.
7. 상기 보일러 효율은 저위발열량 기준임.
8. BOV-2500XP, 3000XP은 고효율 제품이 아님
