관류보일러

항목 \ 형식		단위	BOV-200XP	BOV-250XP	BOV-300XP	BOV-350XP	BOV-400XP	BOV-450XP	BOV-500XP	BOV-600XP
정격관체열출력		kcal/h	200,000	250,000	300,000	350,000	400,000	450,000	500,000	600,000
정격관체열출력		MW	0.23	0.29	0.35	0.41	0.47	0.52	0.58	0.7
효 율		%	99.4% 이상			98.3% 이상				97.4% 이상
전 열 면 적		m²	9.6			10.8				11.5
제 어 방 식		-	HIGH-LOW-OFF (3위치)
전 원		V	220V / 380Vx3Øx60Hz
총 소 비 전 력		kW	1.5			2.2				3.7
열 매 수 량		ℓ	291			412				451
송 풍 기 모 터 용 량		kW	1.5			2.2				3.7
제 품 중 량		kg	1,930			2,860				3,050
연료 소비량	천연가스(13A)	Nm³/h	20.1	25.2	30.2	35.6	40.7	45.8	50.9	61.6
	LPG(프로판)	Nm³/h	9.0	11.2	13.5	15.9	18.2	20.4	22.7	27.5
	LPG(프로판)	kg	18.2	22.7	27.2	32.1	36.7	41.3	45.9	55.6
	LPG(부탄)	Nm³/h	6.8	8.5	10.2	12.1	13.8	15.5	17.2	20.9
	LPG(부탄)	kg	17.8	22.2	26.6	31.4	35.8	40.3	44.8	54.3
접 속 구 경	가 스 입 구	A	40				50
접 속 구 경	연 도	Ømm	250				300

난방용 및 급탕순환용 (333K→343K) {60℃→70℃}, 130만 이상 (323K→343K) {50℃→70℃}

항목 \ 형식		단위	BOV-200XP	BOV-250XP	BOV-300XP	BOV-350XP	BOV-400XP	BOV-450XP	BOV-500XP	BOV-600XP
정격관체 열출력		kcal/h	200,000	250,000	300,000	350,000	400,000	450,000	500,000	600,000
정격관체 열출력		MW	0.23	0.29	0.35	0.41	0.47	0.52	0.58	0.7
난방용 및 급탕 순환용	정 격 열 출 력	kcal/h	200,000	250,000	300,000	350,000	400,000	450,000	500,000	600,000
	순 환 량	ℓ/h	20,000	25,000	30,000	35,000	40,000	45,000	50,000	60,000
	수 두 압 손 실	MPa{mH₂O}	0.017{1.7}	0.02{2.0}		0.018{1.8}		0.022{2.2}	0.02{2.0}	0.022{2.2}
	최고사용수두압	MPa{mH₂O}	1{100}
	재 질	-	스테인리스 강관
접 속 구 경	난 방 입 구	A	40	65		80				100
접 속 구 경	난 방 출 구	A	40	65		80				100

급탕용 (298K→338K) {25℃→65℃}

항목 \ 형식		단위	BOV-200XP	BOV-250XP	BOV-300XP	BOV-350XP	BOV-400XP	BOV-450XP	BOV-500XP	BOV-600XP
정격관체 열출력		kcal/h	200,000	250,000	300,000	350,000	400,000	450,000	500,000	600,000
정격관체 열출력		MW	0.23	0.29	0.35	0.41	0.47	0.52	0.58	0.7
급 탕 용	정 격 열 출 력	kcal/h	200,000	250,000	300,000	350,000	400,000	450,000	500,000	600,000
	순 환 량	ℓ/h	5,000	6,250	7,500	8,750	10,000	11,250	12,500	15,000
	수 두 압 손 실	MPa{mH₂O}	0.015{1.5}	0.018{1.8}		0.015{1.5}		0.02{2.0}	0.018{1.8}	0.02{2.0}
	최고사용수두압	MPa{mH₂O}	1{100}
	재 질	-	스테인리스 강관
접 속 구 경	급 탕 입 구	A	32			40			50
접 속 구 경	급 탕 출 구	A	32			40			50

급탕용 (278K→338K) {5℃→65℃}

항목 \ 형식		단위	BOV-200XP	BOV-250XP	BOV-300XP	BOV-350XP	BOV-400XP	BOV-450XP	BOV-500XP	BOV-600XP
정격관체 열출력		kcal/h	200,000	250,000	300,000	350,000	400,000	450,000	500,000	600,000
정격관체 열출력		MW	0.23	0.29	0.35	0.41	0.47	0.52	0.58	0.7
급 탕 용	정 격 열 출 력	kcal/h	200,000	250,000	300,000	350,000	400,000	450,000	500,000	600,000
	순 환 량	ℓ/h	3,330	4,170	5,000	5,830	6,670	7,500	8,330	10,000
	수 두 압 손 실	MPa{mH₂O}		0.018{1.8}		0.015{1.5}		0.02{2.0}	0.018{1.8}	0.02{2.0}
	최고사용수두압	MPa{mH₂O}	1{100}
	재 질	-	스테인리스 강관
접 속 구 경	급 탕 입 구	A	25			32			40
접 속 구 경	급 탕 출 구	A	25			32			40

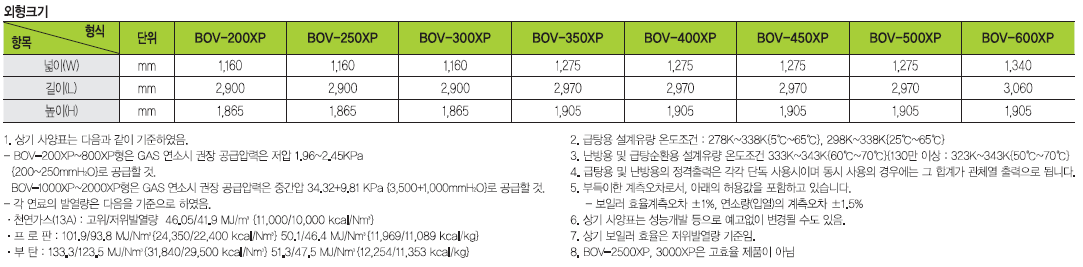

외형크기

항목 \ 형식	단위	BOV-200XP	BOV-250XP	BOV-300XP	BOV-350XP	BOV-400XP	BOV-450XP	BOV-500XP	BOV-600XP
넓이(W)	mm	1,160	1,160	1,160	1,275	1,275	1,275	1,275	1,340
길이(L)	mm	2,900	2,900	2,900	2,970	2,970	2,970	2,970	3,060
높이(H)	mm	1,865	1,865	1,865	1,905	1,905	1,905	1,905	1,905

1. 상기 사양표는 다음과 같이 기준하였음.
- BOV-200XP~800XP형은 GAS 연소시 권장 공급압력은 저압 1.96~2.45KPa {200~250mmH₂O}로 공급할 것.
BOV-1000XP~2000XP형은 GAS 연소시 권장 공급압력은 중간압 34.32+9.81 KPa {3,500+1,000mmH₂O}로
공급할 것.
- 각 연료의 발열량은 다음을 기준으로 하였음.
· 천연가스(13A) : 고위/저위발열량 46.05/41.9 MJ/Nm³ {11,000/10,000 kcal/Nm³}
· 프 로 판 : 101.9/93.8 MJ/Nm³ {24,350/22,400 kcal/Nm³} 50.1/46.4 MJ/kg {11,969/11,089 kcal/kg}
· 부 탄 : 133.3/123.5 MJ/Nm³ {31,840/29,500 kcal/Nm³} 51.3/47.5 MJ/kg {12,254/11,353 kcal/kg}

2. 급탕용 설계유량 온도조건 : 278K~338K{5℃~65℃}, 298K~338K{25℃~65℃}
3. 난방용 및 급탕순환용 설계유량 온도조건 333K~343K{60℃~70℃}(130만 이상 : 323K~343K{50℃~70℃})
4. 급탕용 및 난방용의 정격출력은 각각 단독 사용시이며 동시 사용의 경우에는 그 합계가 관체열 출력으로 됩니다.
5. 부득이한 계측오차로서, 아래의 허용값을 포함하고 있습니다.
- 보일러 효율계측오차 ±1%, 연소량(입열)의 계측오차 ±1.5%
6. 상기 사양표는 성능개발 등으로 예고없이 변경될 수도 있음.
7. 상기 보일러 효율은 저위발열량 기준임.
8. BOV-2500XP, 3000XP은 고효율 제품이 아님
