여과집진시설 (Bag Filter Dust Collector System)
처리 원리
여과섬유 사이로 오염가스가 통과할때 분진입자는 그 크기(입경이나 질량)와 운동량(속도)등에 따라 여재를 구성하는 섬유와 관성충돌(inertial impaction), 직접차단(direct interception), 확산(diffusion), 정전기적인 인력(coulomb's force), 중력 등 작용에 의해 배출가스 흐름으로부터 분리. 포집되는 원리이다.
주요 사용분야
분야광물공장 / 목재공장 / 시멘트공장 / 화학공장 / 제약공장 / 의약품공장 / 플라스틱공장 /
식품공업 / 사료공장 / 제분공장 비료공장 / 곡물공장 / 페인트공장 / 기타 입자상 물질 배출업소
흡수에 의한 시설 (Scrubber System)
처리 원리
오염된 유해가스를 세정수를 분사하여 세정하고 기액 접촉을 충분히 하기 위해 충전물을 사용,
비표면적을 넓힌 충전층이 있으며, 세정수 비산을 방지하기 위해 Demister를 사용하고 배기한다.
분진 및 가스 성상에 따라 살수탑세정기(Spray-Chamber Scrubber), 원심력세정기(Cyclone Spray Scrubber), 벤추리세정기(Venturi Scrubber), 충전탑(Packed Tower)
주요 사용분야
반도체산업의 각종 유해 Gas제거 / 화학공장 등 유해가스 발생사업장 / VOCs발생사업장 /
도금공장 등 fume발생사업장 폐수처리장 및 분뇨처리장 악취발생 사업장 / 미세 입자상 물질
배출사업장 / 미세한 입자상 부유물 등 제거
흡착에 의한 시설 (AC Tower System)
처리 원리
기체의 분자 및 원자가 고체표면에 달라붙는 성질을 이용하여 오염된 기체를 제거하는 방법으로 유해가스 및 악취 또는 회수가치가 있는 가스의 흡착 등에 많이 이용
주요 사용분야
(저농도 발생기준) 인쇄, 도장, 코팅, 석유화학물 제조업 악취시설
원심력집진시설 (Cyclone System)
처리 원리
함진가스를 사이클론의 입구로 유입시켜 선회류를 통한 처리가스내의 크고 작은 입경을 가진 분진은 원심력을 얻어 외벽에 충돌하여 집진되는 장치
주요 사용분야
식품 및 제약공장 / 목재공장 / 섬유공장 / 용해공장 / 반사로 / 회전로 / 연마 및 사상공장 등

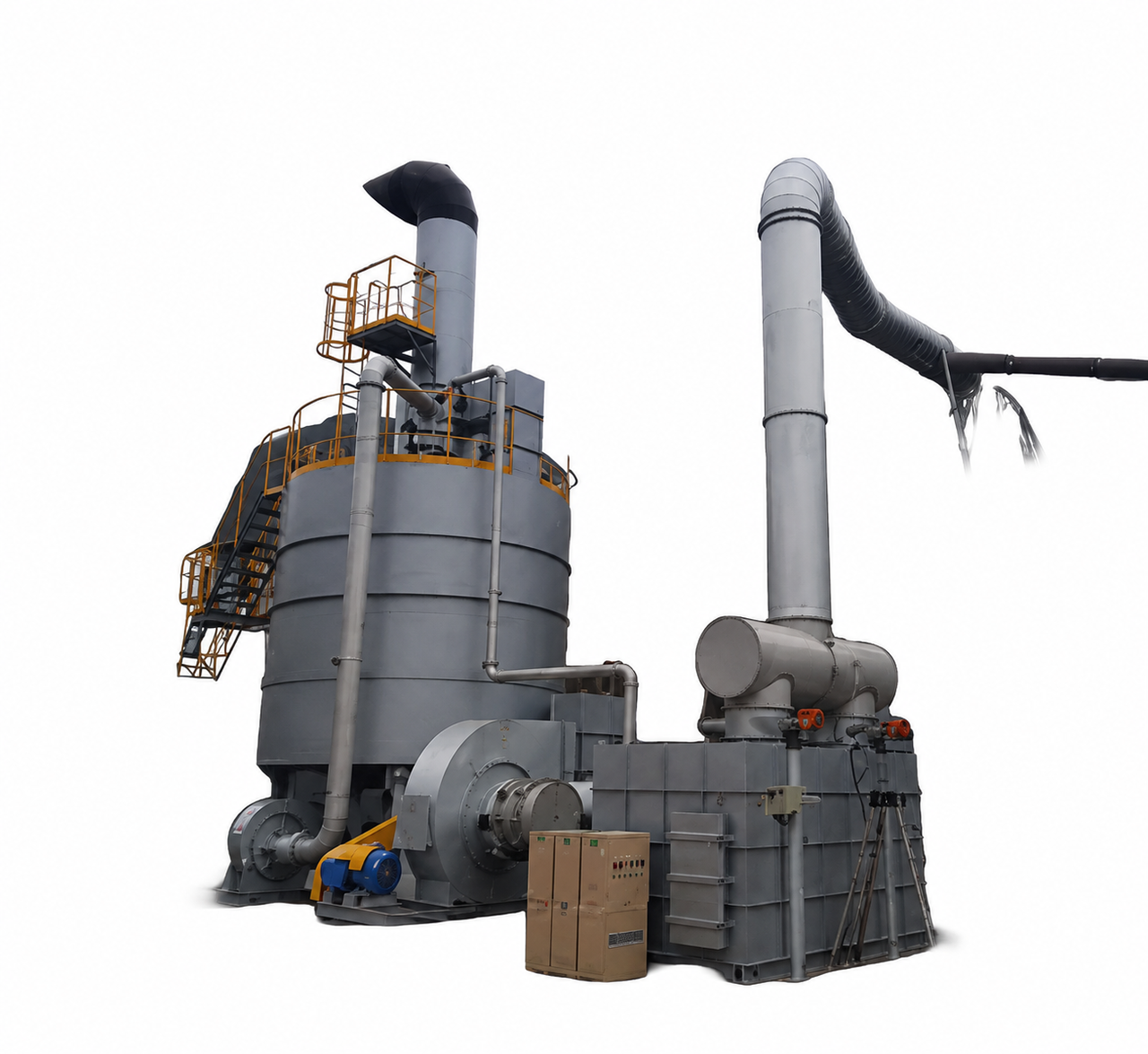

축열식 소각장치(RTO, RCO)
처리 원리
특수가공된 축열재를 이용해 적은양의 연료로 연소실을 고온의 상태로 유지하여 THC(탄화수소류), VOCs(휘발성 유기화합물) 과 같은 가연성 오염물질을 고온의 상황에서 안정한 물질로 소각 시켜처리하는 방식
주요 사용분야
(고농도발생기준) 인쇄, 도장, 코팅, 석유화학물 제조업, 악취시설
환경부 및 기타 부처 지원사업
ㅁ 국고보조금 지원사업을 통한 공사비 부담 완화
| 대기환경사업관련 국가 보조금 지원사업 요약 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 사업명 | 공고시기 | 주무부처 | 지원분야 | 지원한도(금액) | 비고 | 자격요건 | 중요사항 | 적용범위 |
| 스마트 생태공장 구축사업 | 연초 모집 | 환경부 | 온실가스·ICT·오염저감 | 최대 10억 | 중소60%, 중견 50% | 중소·중견 제조 | 2개 분야 이상 선택 | 보일러, 히트펌프, 방지시설(대기, 수질), 태양광, 콤프레샤, 모타(고효율 인버터장착), LED, 냉동기, 항온항습기외 |
| 중소기업 탄소중립 설비지원 | 연초 모집 | 중소벤처기업부 | 탄소저감·고효율 설비 | 최대 3억 | 일반 50%, 고도화 70% | 중소기업 | 보조율 50~70% | 보일러, 히트펌프, 방지시설(대기, 수질), 태양광, 콤프레샤, 모타(고효율 인버터장착), LED, 냉동기, 항온항습기외 |
| 우리동네 맑은공기 | 연초 모집 | 환경부 | 방지시설·진단 | 사업장별 상이 | 90%이내 지원 | 대기배출 중소 | 18개 지역 확대 | 방지시설 |
| 스마트 그린산단 | 연초 모집 | 산업통상자원부 | 산단 탄소중립 | 사업별 상이 | 60%이내 지원 | 산단 입주기업 | 산단 단위 사업 | 보일러, 히트펌프, 방지시설(대기, 수질 제안서), 태양광, 콤프레샤, 모타(고효율 인버터장착), LED, 냉동기외 |
| 소규모 방지시설 | 연초 모집 | 환경부 | 대기 방지시설 | 사업장별 상이 | 90%이내 지원 | 소규모 사업장 | 유지관리 포함 | 방지시설 |
미세먼지집진장치
Particulate Matter BAGHOUSE System
매직필터
여과집진기 적용 사례
미세먼지 저감율
90%에 가까운 완벽한 성능
백필터 대비 매우 저렴한
유지관리비(Gas 온도 300℃)
보일러 안전에
문제가 없는 안정적 운영
수분이 많은 Gas상 물질의
미세먼지 저감효과 극대화
보일러 일체형으로
좁은 공간에서 효율적 사용
여과집진기 분리형
여과집진기 일체형
(유류 보일러 적용)
사양표
| 형식/형식 | 단위 | UPC-1000 | UPC-1500 | UPC-2000 | UPC-2500 | UPC-3000 | |
| 설계풍량 | CMM | 40 | 60 | 80 | 100 | 120 | |
| 중량 | 본체 | kg | 135 | 135 | 150 | 150 | 150 |
| 배풍기 | kg | 112 | 112 | 157 | 157 | 157 | |
| 계 | kg | 247 | 247 | 307 | 307 | 307 | |
| 외형 | 가로(W) | mm | 500 | 500 | 650 | 650 | 650 |
| 세로(L) | mm | 500 | 500 | 650 | 650 | 650 | |
| 높이(H) | mm | 1,962 | 2,047 | 2,047 | 2,209 | 2,209 | |
| 보일러와집진기 | 접속구경 | Ømm | 300 | 350 | 400 | 450 | 500 |
| 송풍기출력 | kW | 3.7 | 5.5 | 7.5 | 11 | 11 | |
※ 대기환경보전법 시행규칙 별표 4의 “대기오염방지시설” 중 “중력 집진시설, 관성 집진시설, 원심력 집진시설, 세정 집진시설, 여과 집진시설, 전기 집진시설”은 UPC - TYPE 으로 대체 가능함.
※ 제품의 성능 개발을 위하여 예고없이 사양이 변경될 수 있습니다.
※ 승인 확인 후 3개월 이내 설치완료.
[설치사례]
